一、核心主机组件

电缆故障智能测试仪

功能：通过低压脉冲法（测低阻故障）和高压闪络法（测高阻故障）进行故障预定位，测量故障点大致距离、电缆全长及传播速度。

技术特点：

最大测试距离达32km（电力电缆）或15km（通信电缆）；

1米分辨率，支持波形存储、双踪对比（故障波形与正常波形对比）；

自动光标搜索故障拐点，直接显示故障距离。

电缆寻迹及故障定位仪

功能：

寻迹模式：电磁感应法探测地下电缆路径及埋深（≤3m）；

定位模式：电位差法精确定位故障点（如绝缘不良点），误差≤±10cm。

技术特点：最远定位距离20km，支持0–50MΩ绝缘阻值故障的定点。

直流高压发生装置

功能：为高阻故障测试提供高压电源（0–15kV），配合冲击闪络法使故障点击穿放电，便于定位。

技术参数：额定功率2kVA，输入AC 220V，输出直流高压，适用于不同电压等级电缆。

二、辅助检测设备

声测法定点仪

通过捕捉高压放电产生的声波信号，在预定位基础上精确锁定故障点位置（需配合高压发生器使用）。

电缆路径仪

专用于未知走向的埋地电缆，通过电磁信号标记电缆路径，与寻迹定位仪协同工作。

电缆识别仪 & 安全刺扎器

识别仪：在复杂管线中识别目标电缆，避免误操作；

刺扎器：远程安全刺穿故障电缆，防止带电操作风险。

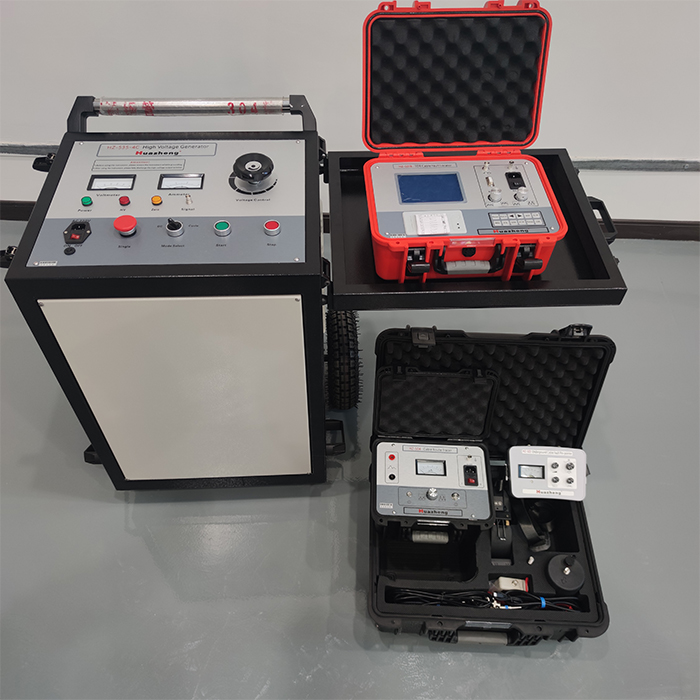

铧正电气 HZ-535-4C 电缆故障成套测试装置
