变比测试的接线看起来简单，就那几根测试夹，但具体哪根接哪里、中性点要不要连、单相和三相有什么区别，真到了现场才发现细节不少。把这几个问题说清楚，能避掉大多数"测试失败"的接线原因。

接线总顺序：地线→测试线→电源线

不管测什么类型的变压器，接线顺序永远是：先接仪器接地柱到大地（同时确认变压器机箱也有效接地），再接高低压测试线，最后接电源线。拆线顺序完全相反：先断电源，再拆测试线，最后拆地线。这个顺序在任何高压电气试验里都是铁律，HZTTR80A 的说明书里专门用横线框标注强调，不是可选项。

三相变压器接线

高压侧四根接线柱：黄（A）、绿（B）、红（C）、黑（N），对应被测变压器高压侧 A、B、C、N 端子。低压侧同样黄（a）、绿（b）、红（c）、黑（n）。

中性点要不要接，取决于联结方式

这是最容易搞混的地方。以下几种联结方式不需要接中性点 N：

• Y/yn

• YN/d

• D/yn

• D/zn

• Y/zn

• 自耦变压器

只有当高压侧或低压侧的中性点需要引出参与测量时（比如某些 YN/yn 型变压器），才需要接 N 线。搞不清楚的情况下，可以先用盲测模式测一遍，仪器会告诉你实际联结方式，再决定是否补接 N 线。

单相变压器和 PT 的接线

单相变压器和 PT 测试更简单：只用高压侧黄、黑两个测试夹，低压侧黄、黑两个测试夹，其余绿、红测试线悬空不接即可。

未使用的测试夹如何处置

说明书专门提示：所有未使用的测试夹必须彼此隔离，与地面和操作人员隔离，不能随手搭在变压器上或搭在一起。测试过程中仪器有输出电压，悬空的夹子如果和其他导体接触，轻则干扰测量结果，重则触电。

按照这个规则来，接线阶段出问题的概率会低很多。

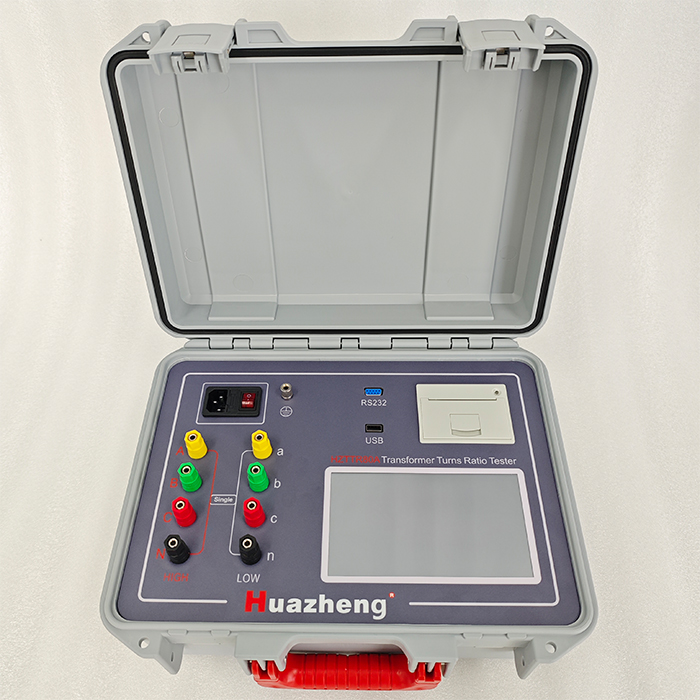

铧正电气 HZTTR80A 变压器变比测试仪
