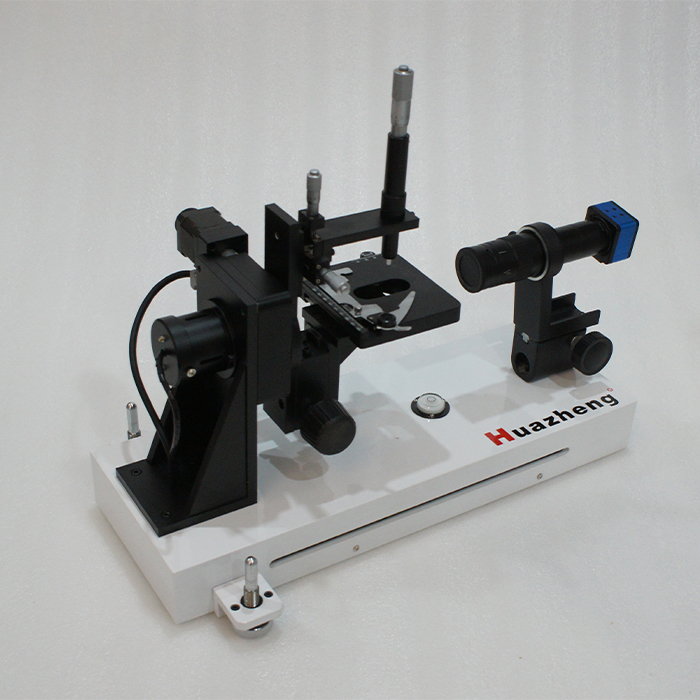

接触角测定仪用于对固体-液体-气体三相界面间形成的接触角进行测定，进而分析三相介质之间的相互作用，并由此分析固体的表面能等数据。是热力学、物理化学、表面化学必备的仪器。

  本接触角测定仪采用高分辨率工业相机与显微镜头，对固-液-气三相界面进行拍照，得到清晰的界面图像。提供录像功能，对于高速变化的界面可记录变化的每一瞬间，然后通过任意速度的回放，抓取其变化的关键图像进行分析。软件吸收了国际最新接触角测量接表面能计算方法，多种接触角测量方法和表面能计算方法可直接进行对比，以便找到符合该界面的理想的测量与计算方法。该仪器广泛用于石油、化工、医药、造纸、染料等领域，适用于大专院校、科研院所、质检机构、工厂矿业等部门使用。

1.硬件性能指标

1) 工业相机

色彩方式：黑白

最大分辨率：2048*1536像素

最小分辨率：640*480像素

录像帧频：最高25FPS。

2) 显微镜头

变倍比：0.7~4.5X

放大倍数：30~130

工作距离：95mm

筒长：168mm

视场角：18mm

3) 调焦支架

F型调焦支架

调节范围：60mm

4) 下载物台

移动方式：手动，平滑光学部件

载物台尺寸：125*95mm

X方向（横向）：80mm，精度0.1mm

Y方向（纵向）：30mm，精度0.1mm

Z方向（上下）：50mm

5) 上载物台

尺寸：70*45mm，一侧圆角

6) 进样器器

最小进样体积分辨率：2.5μL

上下调节范围：12mm

左右调节范围：12mm

进样器容量：5mL

7) 背光

半导体冷光源，量度连续可调

1. 软件功能

1) 拍照

单张拍照、连续拍照（间隔时间任意设定）

拍照分辨率：1280*960、1024*768、800*600、640*480

大小图预览功能

图像增益、亮度调节功能

8) 录像与视频分析

重放视频

重放抓拍照片

逐帧抓取照片

可单帧向前、向后播放

9) 接触角测量

自动测量方法：基线位置特征明显的图片可以全自动测量，基线特征不明显的图片需要手工标识基线位置。

量高法测量：绘制液滴基线矩形，自动计算接触角。

量角法测量：通过量角器工具测量。

切线法：完全手工方式，通过绘制基线和切线计算接触角。

10) 动态接触角测量方法

增减液滴法

倾斜板法（仅JY_PHb型号支持）

显示精度：0.1°

图片亮度、对比度调整功能

图片缩放功能

所有测绘线条可在合理范围内调整

11) 表面能计算

提供Fowkes方程、Owens方程和YGGF方程。

12) 图片与数据管理

拍摄图片后图片进入小图列表。

可以添加现有图片到小图列表。

可以单独保存图片到磁盘，并可以选择图片上绘制的测试工具。

单击小图打开分析界面进行接触角分析。

各种接触角分析结果均自动添加到结果列表中。

结果列表可以导出为Excel表。

可以将分析结果整体保存到项目文件，可以再次打开编辑。
