一、产品特点及用途

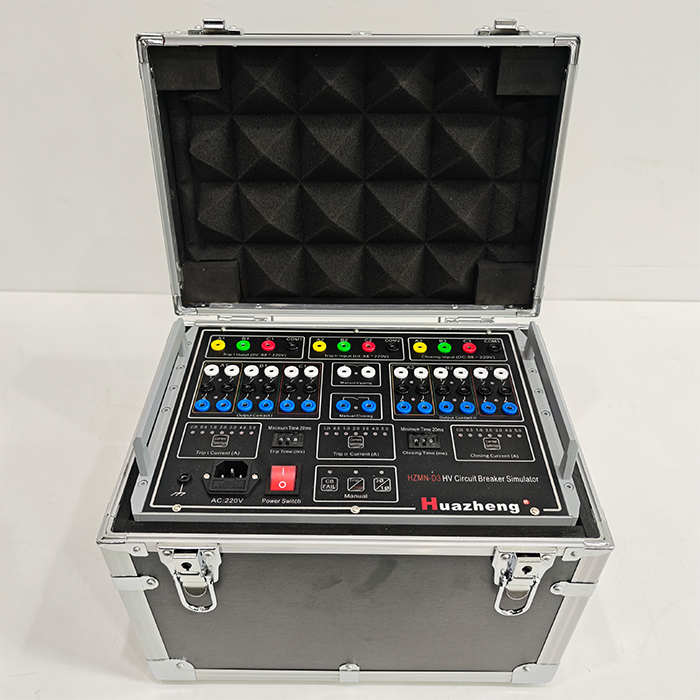

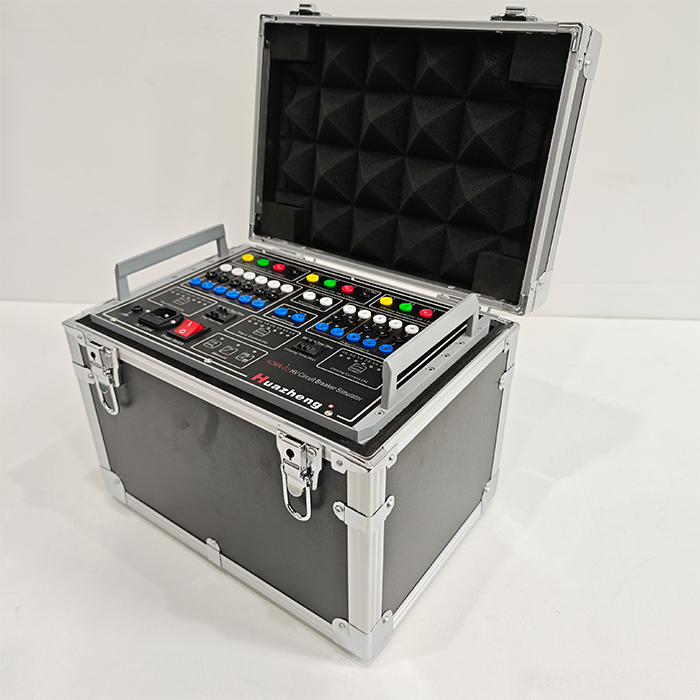

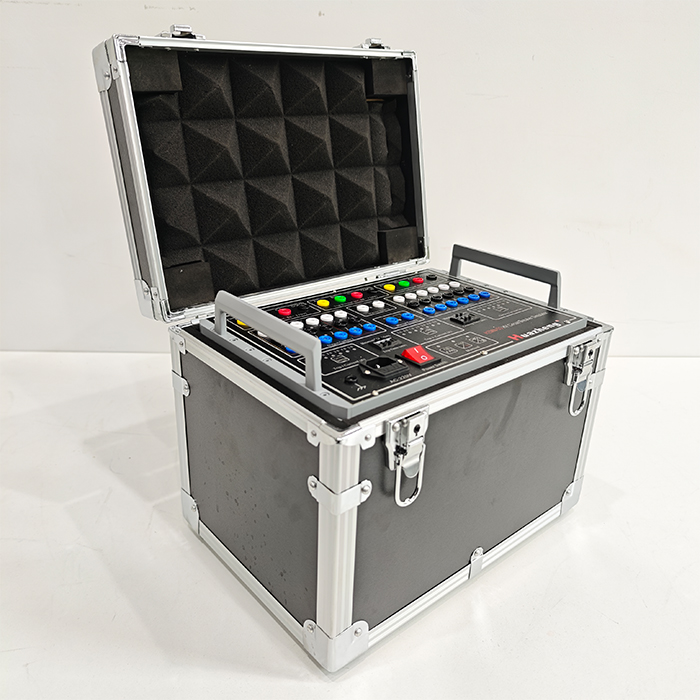

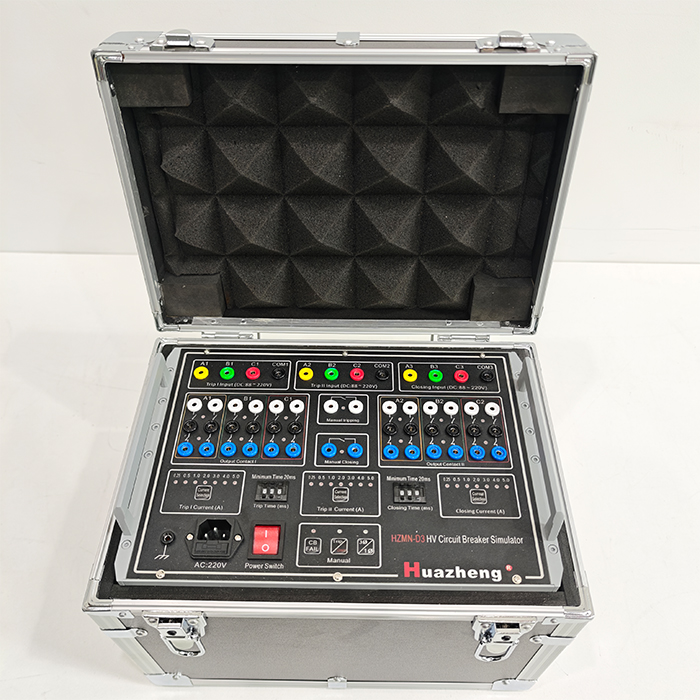

HZMN-D3 模拟断路器（以下简称模拟断路器）是专为继电保护带开关联动模拟试验而设计，由集成电路实现跳合闸时间设置、输入信号逻辑控制和带保护的功率电子器件等原理制造，跳闸线圈按独立的双回路设计，可模拟 6-500KV 电压等级的三相或分相操作、单跳闸线圈或双跳闸线圈断路器的动作行为。适应于电力系统、工矿企业、科研院所、专业院校、保护厂家使用，作为继电保护及自动装置带开关整组系统传动试验时实际断路器的替代设备，动作准确、可靠、动作次数不受限制，可以大大提高试验的正确性与完整性，最大限度地降低实际断路器的动作次数、提高使用寿命，是继电保护试验工作的重要配套设备。

二、技术参数

工作电源电压：AC:220V±10% ，50Hz， 工作电流小于 0.5A。

跳、合闸操作电压：DC:88V～220V。

跳闸时间选择：20ms～990ms，最小步长 10ms，误差不超过±5ms。

合闸时间选择：20ms～990ms，最小步长 10ms，误差不超过±5ms。

跳、合闸电流选择：按 220V 计算：0.25A、0.5A、1.0A、2.0A、3.0A、4.0A、5.0A。

跳闸线圈Ⅰ、Ⅱ并联使用时，跳闸电流增大一倍。

跳、合闸电流由跳、合闸时间控制自动切断。

当通过面板上的“手动合闸”和“手动跳闸”按钮来操作模拟断路器时，模拟断路器跳、合闸线圈中没有电流通过。

断路器失灵：当按下模拟断路器失灵按钮时，模拟断路器不动作，跳、合闸电

流延时 1s 后断开，再经 20s 后恢复有电流状态。

分相、三相操作选择：可分相操作或三相操作，由分相/三相按钮选择切换。

手动跳、合闸功能选择：可手动三相跳闸、合闸。

开出量：输出常开、常闭接点容量：AC 220V/5A 、 DC 220V/0.5A。

输出接点：模拟断路器输出接点 12 对，相互独立。分为二组，与模拟断路

器跳闸线圈相对应。跳闸线圈每相二对常开、常闭接点，并由相对应的指示灯显示状态。

手跳、手合接点：手跳、手合接点各有一对同步输出常开接点。当按下手动跳闸

          按钮时，跳闸绿色指示灯亮，手跳接点闭合，接点指示灯亮并延时60s，接点断开，指示灯灭；当按下手动合闸按钮时，合闸红色指示灯亮，手合接点闭合，接点指示灯亮。

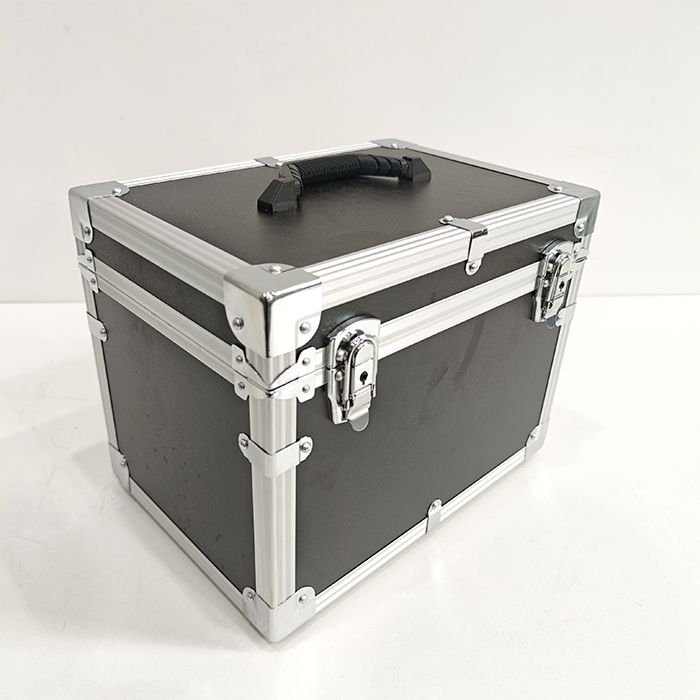

尺寸、重量：330mm×220mm×180mm，6kg。
