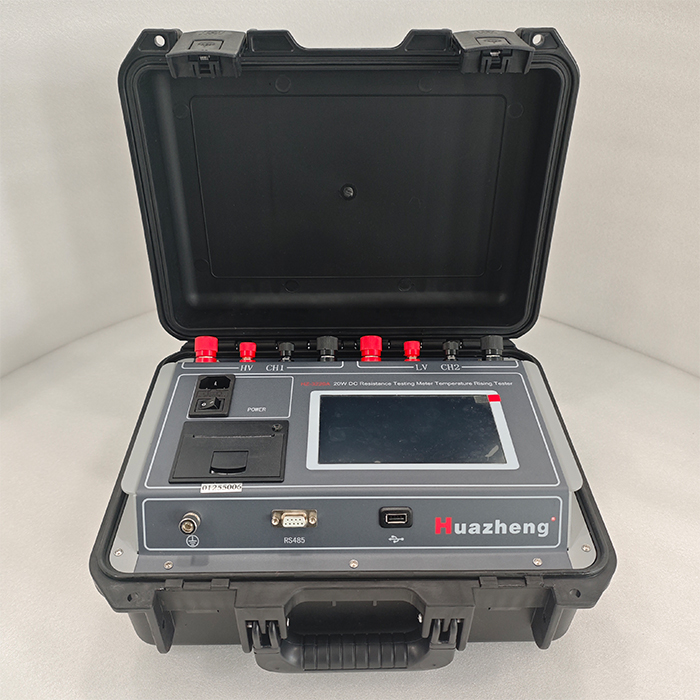

一、概述

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。在配电变压器温升试验时，由于变压器高低压绕组阻值相差悬殊，无法采用传统的一个恒流源高低压串联方式试验，此时若采用两台测试仪器试验，由于变压器高低压绕组相互感应，很容易损坏仪器，利用自身技术优势开发研制了新一代-系列直流电阻测试仪解决这一问题。仪器采用双恒流源设计，CPU程控充电放电顺序，以及完善的保护措施，非常适合高低压绕组电阻相差悬殊的变压器温升试验。

二、安全措施

1、 使用本仪器前一定要认真阅读本手册。

2、 仪器的操作者应具备一般电气设备或仪器的使用常识。

3、 本仪器户内、户外均可使用，但应避免雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。

4、 本仪表属高精密仪表，应避免剧烈振动。

5、 对本仪器的维修、维护和调试应由专业人员进行。

6、 测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。

7、 测量无载调压变压器，一定要等放电报警结束后，再切换变压器分接档位。

8、 在测试过程中，禁止拆卸和移动测试夹和供电线路。

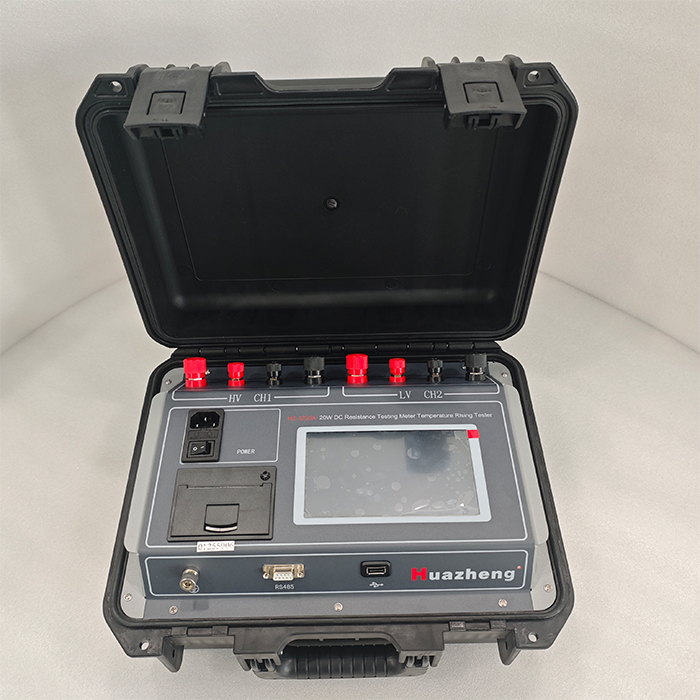

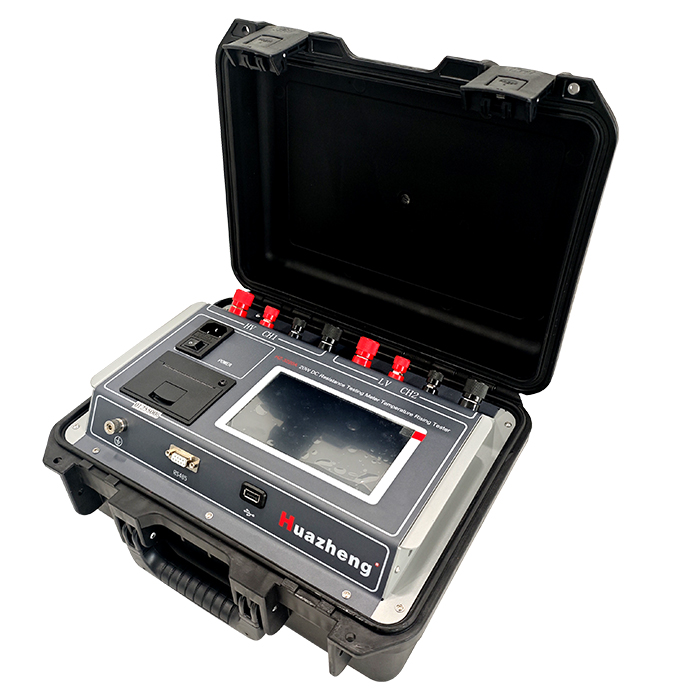

三、性能特点

1、 本仪器输出电流大（最大可以输出20A），测试范围宽（最大至2KΩ）适合35KV电压等级及以下所有变压器的温升试验和直流电阻的测量。

2、 完善的双恒流电源设计。具有高压、低压侧同时测试及分别测试功能。

3、 本机具有输入误接AC380V电源保护报警功能，断线抗拉弧保护功能，音响放电报警功能，指示清淅，减少误操作。完善的保护电路，可靠性强。

4、 彩色大屏幕，触控操作，显示数据清晰易读。

5、 温升测试可设定时间间隔自动打印、存储温升数据，方便记录。

6、 仪器带有万年历、100组常规数据存储、3次温升测试结果的存储，关机不丢失数据。并且设有“U盘”接口方便导出供计算机生成温升曲线。

7、 本仪器设有RS485通讯接口，配合上位机操控软件，实现远距离控制测量。

8、 本机配温升软件，可进行数据自动处理，生成温升曲线。

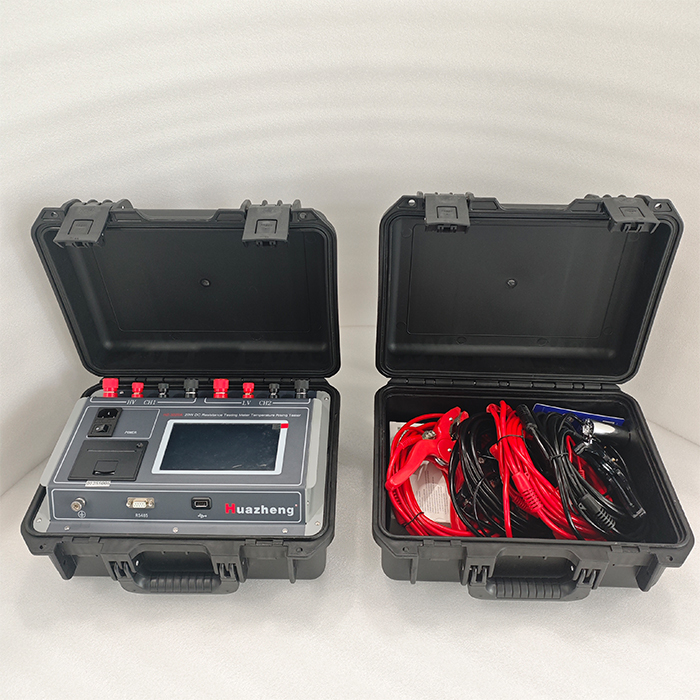

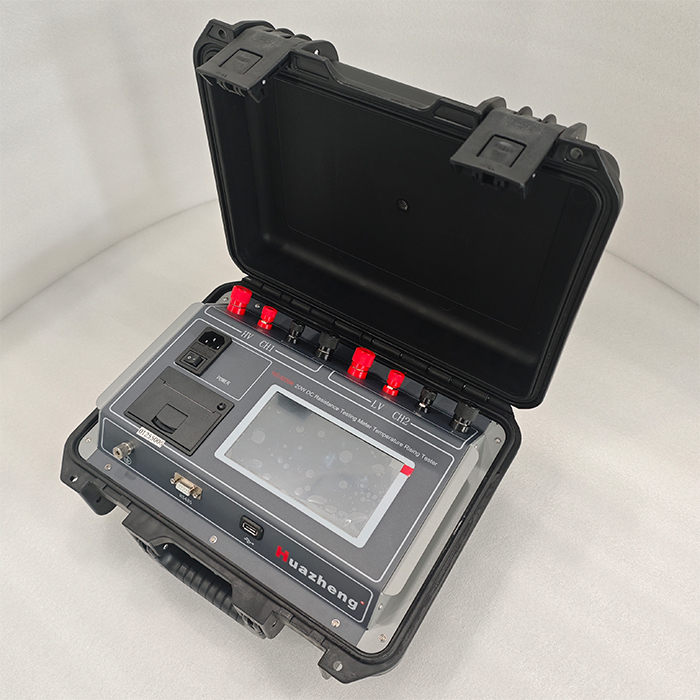

四、技术指标

1、 输出电流：

高压CH1:  5A、1A、0.3A 、0.1A 、0.01A

低压CH2:  20A、10A、5A、2A

2、 量程：

（高压CH1---5A）：   0Ω——4Ω

（高压CH1---1A）：   20mΩ——20Ω

（高压CH1---0.3A）： 60mΩ——60Ω

（高压CH1---0.1A）： 200mΩ——200Ω

（高压CH1---0.01A）：2Ω——2000Ω

（低压CH2---20A）： 0Ω——0.1Ω

（低压CH2---10A）： 2mΩ——0.4Ω

（低压CH2---5A）：  4mΩ——0.8Ω

（低压CH2---2A）：  10mΩ——2Ω

3、 准确度：(高压CH1):0.2%±1μΩ

             (低压CH2):0.2%±0.2μΩ

4、 最小分辨率：0.1μΩ

5、 温升记录数据间隔：可按5秒间隔设置，范围5秒-90秒。

6、 工作温度：-20～40℃

7、 环境湿度：≤80%RH，无结露

8、 工作电源：交流：AC220V±10%，50Hz±1Hz

9、 体积：长360mm×宽280mm×高170mm

净重：≈8kg
