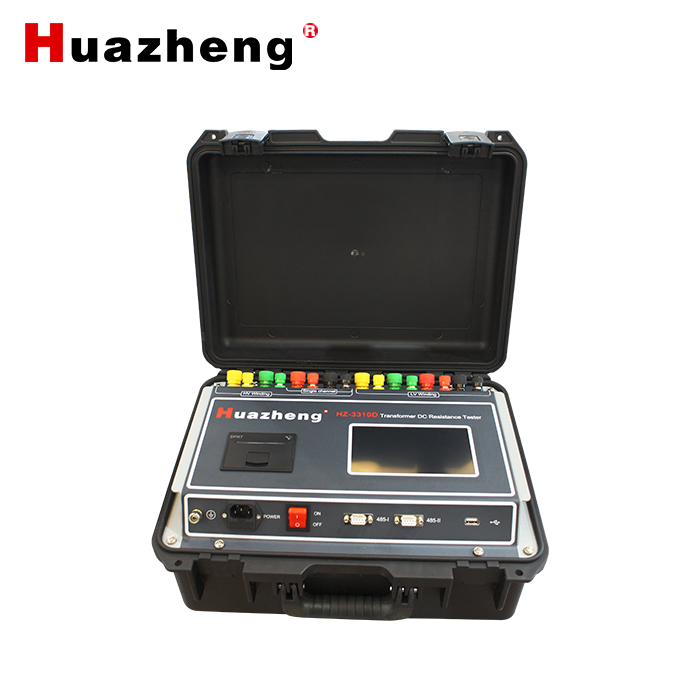

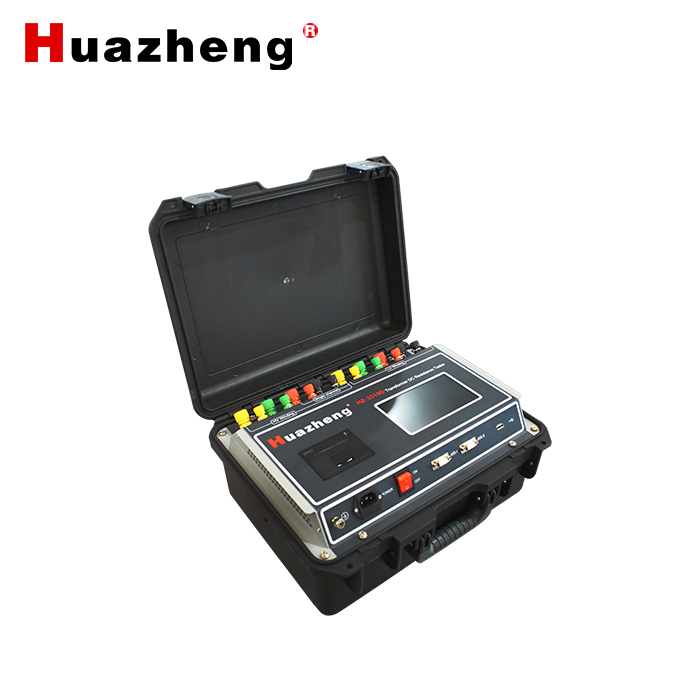

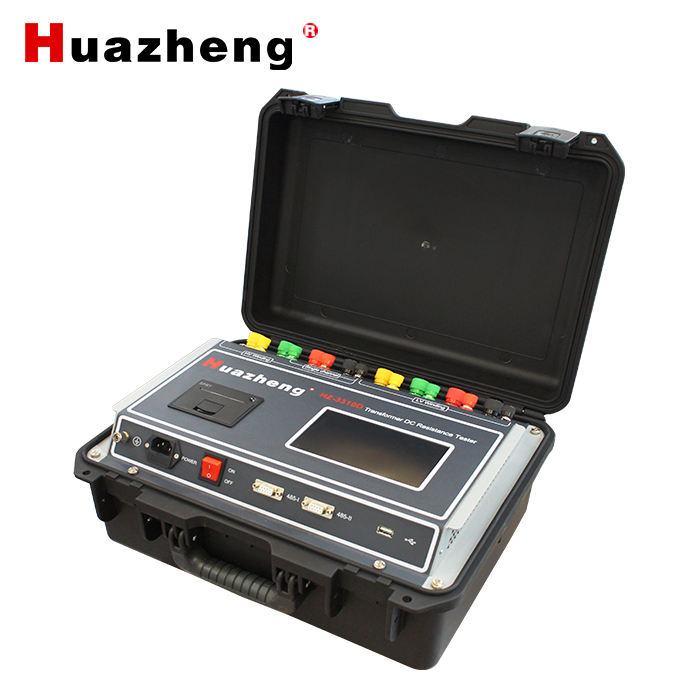

HZ-3310D三通道变压器直流绕组电阻测试仪10A

一、概述

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要，我公司开发研制了新一代直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大等特点。是为测量大容量变压器三相绕组直流电阻而优化设计的测试仪器。可对变压器的三相绕组直流电阻进行同时测试。对有载调压变压器可以不需要放电，直接调节分接，测量时间是传统单相测量的三分之一，可大大缩短工作时间。整机由单片机控制，自动完成自检、数据处理、显示等功能，还具有自动放电和放电音响报警指示等功能。本仪器测试数据稳定，精度高，速度快，重复性好，是现场测量变压器直流电阻的最佳选择。

二、安全措施

1、 使用本仪器前一定要认真阅读本手册。

2、 仪器的操作者应具备一般电气设备或仪器的使用常识。

3、 本仪器户内、户外均可使用，但应避免雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。

4、 本仪表属高精密仪表，应避免剧烈振动，运输中应采取一定的减震措施。

5、 对本仪器的维修、维护和调试应由专业人员进行。

6、 为确保人身安全在接通电源前应连接可靠地线，地线的移除应在移除电源后进行。

7、 在测试过程中，禁止拆卸和移动测试夹和供电线路。测试完毕后一定要等放电报警声结束后，方可拆除测试线。

8、 对无载调压绕组，不允许在测试过程中或未放完电时切换无载分接开关。

9、 测试过程中遇到供电电源突然断电，仪器将开始自动放电，此时不允许立即拆除测试线，一定要等放电报警声结束后，方可拆除测试线。

三、性能特点

1、 固定电流输出（10mA-10A共7档）；自动电流输出（0.03-10A依据试品阻值自动设定最优电流）。

2、 测量范围宽（0Ω-20KΩ），能测量变压器、互感器等感性直流电阻。

3、 具有单通道测量、YN三相同时测量、YN三相补偿同时测量（含O相电阻）、YND11变压器自动助磁、YN三相选相测量、D/Y三相选相测量等功能，并自动计算三相电阻平衡率。

4、 辅助判断数据稳定功能。自动计算5″、15″或30″电阻偏差的百分比，准确判断数据的可读性，防止误读数据。

5、 依据试品材质（铜、铝）温度换算功能，方便与历史数据对比。

6、 具有变压器去磁功能，能有效减小变压器剩磁。

7、 具有万年历、100组数据存储、中英文界面选择等功能，关机不丢失数据。还设有微型打印机、 “U盘”接口。

8、 显示器采用6寸彩色触控液晶屏。

9、 双RS485通讯接口，方便设备间级联。配合上位机操控软件，实现远距离控制测量；还可选装内置蓝牙模块，实现蓝牙无线通讯。

10、 具有音响放电报警，放电指示清晰，减少误操作。

11、 具有输入误接AC380V电源保护功能，保护后音响报警减少误操作对仪器的损害；仪器还具有完善的反电势保护功能，抗拉弧能力强。

12、 具有防尘、防震、防潮、测量精度高、稳定重复性好、携带方便等特点。

四、技术指标

1、 输出电流：自动、10A、3A、1A、300m A、100mA 、30mA、10mA

2、   量程：

  自动（30mA -10A） 0 - 600Ω         (三相同测 0 -   360Ω)

       10A             0 – 2.0Ω        (三相同测0–1.2Ω)

    3A              0.003 – 6.0Ω    (三相同测0.006–3.6Ω)

    1A              0.01 –  20Ω     (三相同测0.02 – 12Ω)

300m A              0.03 –  60Ω     (三相同测0.06 -   36Ω)

100m A              0.1 – 200Ω      (三相同测0.2  -   120Ω)

 30m A              0.5 – 600Ω      (三相同测1.0  -  360Ω)

 10m A              20 – 20kΩ       (仅单相测试)

3、 准确度：0.2%±0.4μΩ

4、 最小分辨率：0.1μΩ

5、 工作温度：-20～40℃

6、 环境湿度：≤80%RH，无结露

7、 工作电源：交流：AC220V±10%，50Hz±1Hz

8、 体积：长420mm×宽320mm×高200mm

9、 净重：13.8kg
