一、 概述

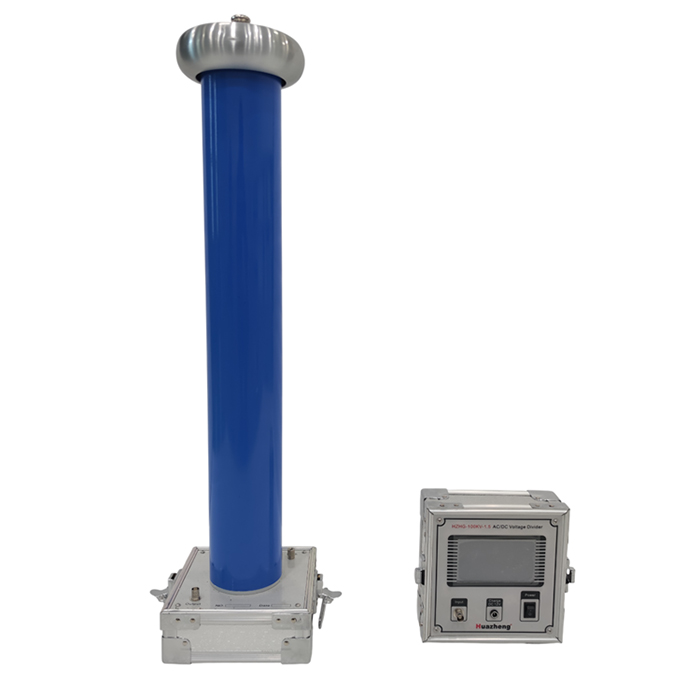

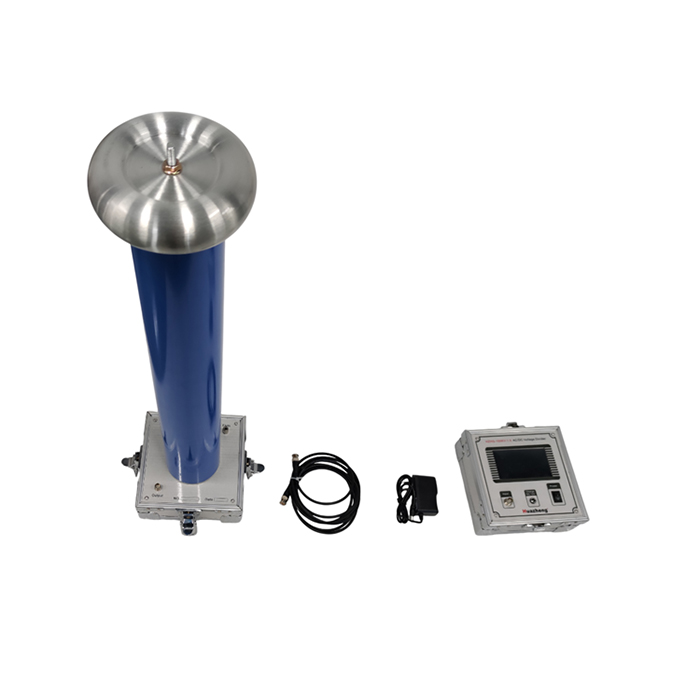

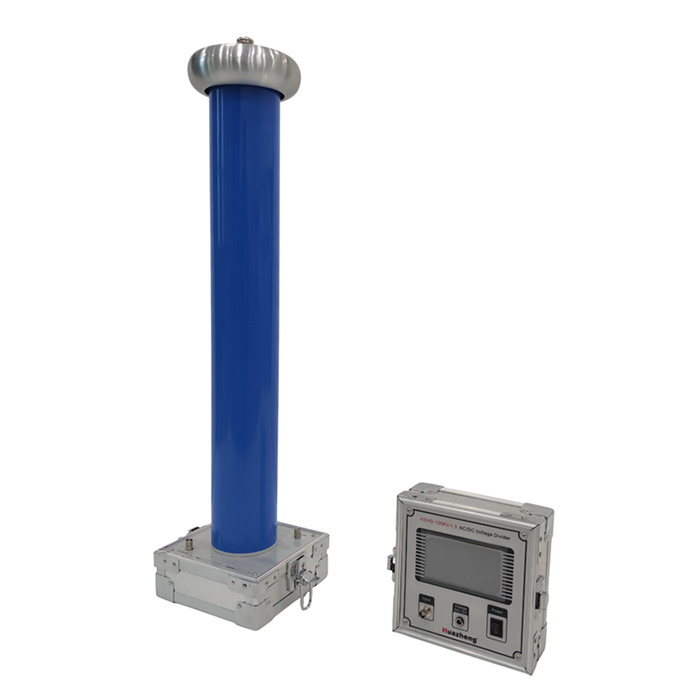

交直流分压器主要用于交直流高电压的测量，该装置由高稳定无源阻容分压器和高精度数字采样系统组成，表内配有可充电电池，可持续工作4小时以上。分压器、LCD数显表头及测量线、电源线等集中在一个铝合金箱内，便于携带和使用。该交直流分压器适用于电力系统现场测量及高等院校的实验室中对工频交直流或谐振交直流电压进行测量。

二、 技术指标

1．额定电压：AC:100kV  DC:100kV

2．交流测量方式：真有效值测量

3．精       度： AC:1.5%   DC:1.0%

4．绝 缘 介 质：干式介质材料

5．环 境 条 件：

温  度：-5℃～+45℃

湿  度：<85%

海拔高度：≤2000m

无严重影响设备的表面绝缘和电气试验的化学性沉积物

6．电容量：100pF

7．电  阻：800MΩ

8．重  量: 8kg

9．体  积: 180×1870×850mm

10．千伏电压表相关参数：

电压测量范围：0～200.00V

电压显示范围：0～1000kV

直流电压测量精度：1.0%±100个字

交流电压真有效值Vrms测量精度：1.5%±200个字

交流测量频率响应范围：45～65Hz

分压比范围：1-9999

11．分压器耐受电压：1.1倍额定电压1分钟

供电电源：外接AC220V±10% 50Hz，内置12V可充电电池
