铧正电气HZHG-F-1.0 交直流数显千伏表高压分压器

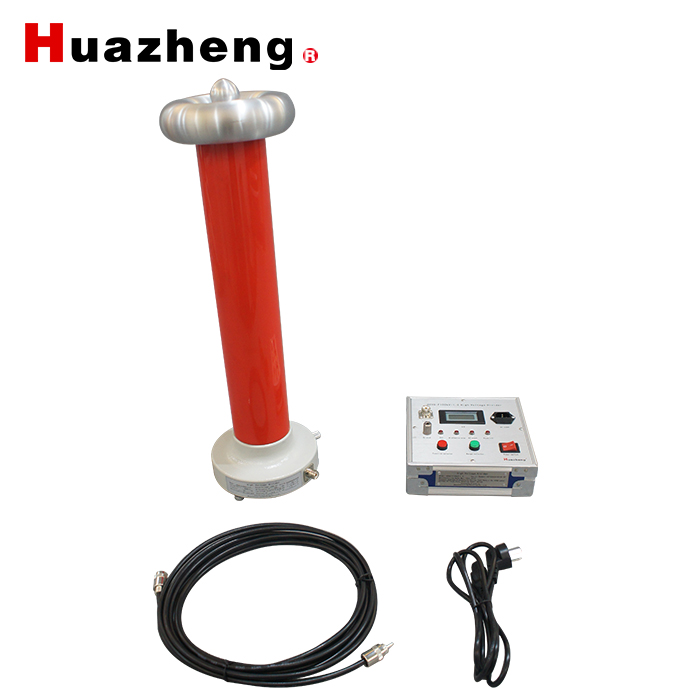

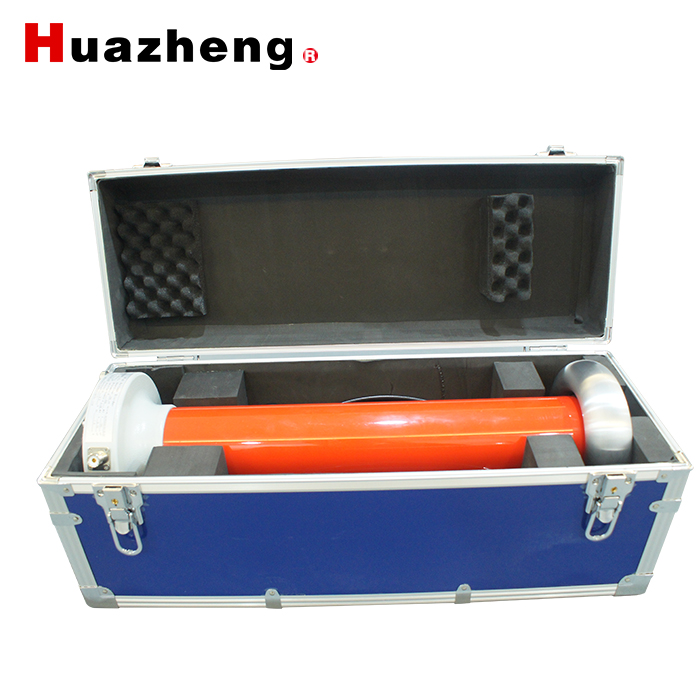

HZHG-F型交直流数字千伏表，主要由高稳定无源阻容分压器和高精度数字电压表组成。二部分装置及测量线、电源线、说明书集中在一个轻型铝合金箱内，便于携带和使用。本设备主要用于交直流高电压的测量，适用于电力系统现场测量及高等院校的实验室中交直流高压测量。

技术特征

型号	HZHG-F50	HZHG-F100	HZHG-F150	HZHG-F200	HZHG-F300
测量范围（kV）	AC 50kV	AC 100kV	AC 150kV	AC 200kV	AC 300kV
测量范围（kV）	DC 50kV	DC 100kV	DC 150kV	DC 200kV	DC 300kV
精度	AC：1.0级 DC：0.5级
分压器阻抗	240MΩ	400MΩ	600MΩ	800MΩ	1200MΩ
分压器电容量	250pF	250pF	150pF	250pF	75pF
分压比	3000∶1	5000∶1	7500:1	10000∶1	15000∶1
使用环境	温度范围：0~40℃ 相对湿度≤85%

工作原理

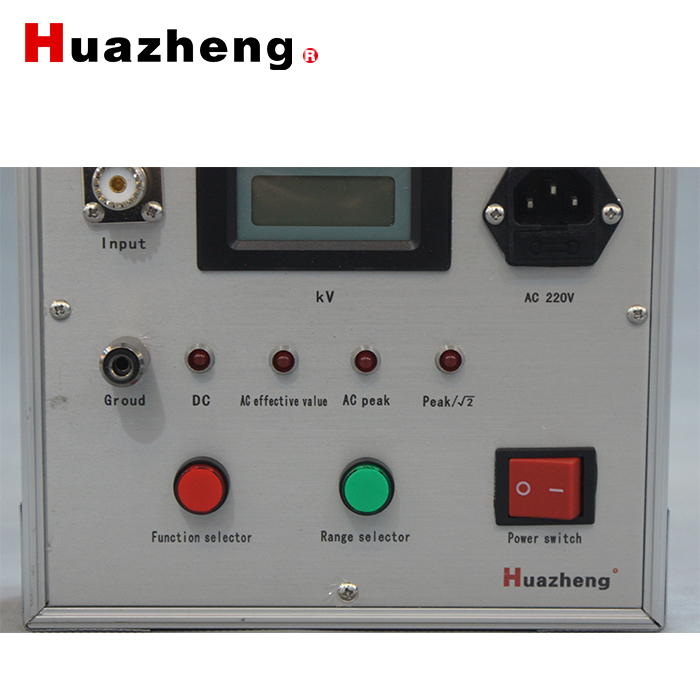

交直流数字千伏表由分压器和数字电压表两部分组成。分压器为无源阻容分压器，由高精度低温漂电阻和精密电容构成。数字电压表由真有效值电路、峰值测量电路及数显表等构成。分压器与数字电压表用同轴电缆联接，高压通过分压器分压取样送至数字电压表，通过功能切换按钮，分别检测相应值并显示于数显表，可直接读出所测量的直流、交流有效值、交流峰值和交流峰值/ 电压。本仪器操作方便、测量精度高。

工作条件

（1）环境温度：-5℃～+40℃

（2）相对湿度：≤80%

（3）海拔高度：≤1000m
