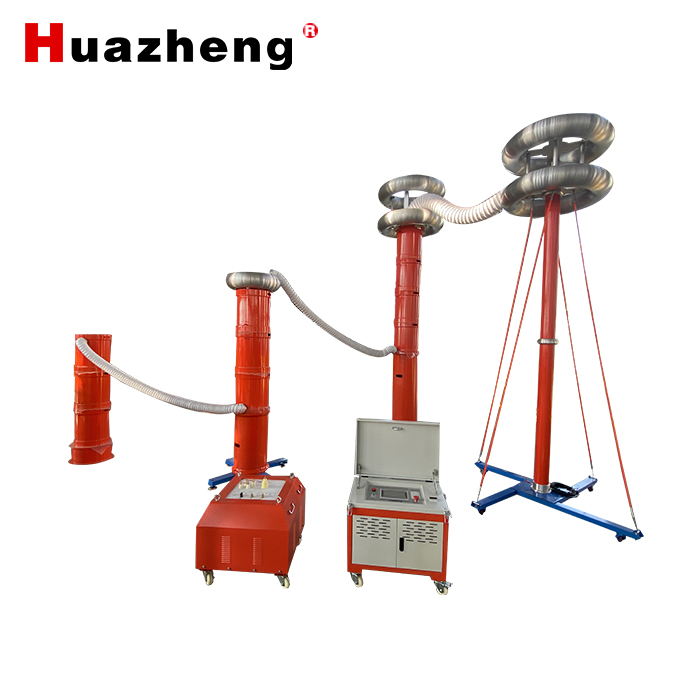

铧正电气HZXB-1000kVA/500kV 变频式串联谐振耐压试验装置

调频谐振装置主要功能及其技术特点：

1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。

2、整个装置单件重量很轻，便于现场使用。

3、装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。工作模式为：全自动模式、手动模式、自动调谐手动升压模式.

4、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。

5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。

6、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。

 变频串联谐振试验装置技术指标

1、额定电压

22kV---满足10kV电缆的交流耐压试验；工作频率：30-300Hz,

试验电压22kV,试验时间5min；

52kV---满足35kV电缆的交流耐压试验；工作频率：30-300Hz,

试验电压52kV,试验时间60min；

128kV---满足110kV电缆的交流耐压试验；工作频率：30-300Hz,

试验电压128kV,试验时间60min；

216kV---满足220kV电缆的交流耐压试验；工作频率：30-300Hz,

试验电压216kV,试验时间60min；

300kV---满足110kV GIS，开关、断路器的交流耐压试验；工作频率：30-300Hz,试验电压不超过265kV,试验时间1min；

500kV---满足220kV GIS，开关、断路器的交流耐压试验；工作频率：30-300Hz,试验电压不超过495kV,试验时间1min；

200kV---满足110kV/80000kVA主变全绝缘的交流耐压试验；工作频率：45-65Hz,试验电压不超过160kV,试验时间1min；

2、输出电压波形畸变率：<1.0％

3、允许连续工作时间：额定条件下一次性工作60分钟；

4、装置自身品质因数：Q≥30(f=45Hz)

5、装置输出波形：正弦波

6、输入电源：三相380V或单相220V

7、频率调节范围：30Hz～300Hz

8、系统测量精度：1.5％

9、装置具有过压、过流、零位启动等保护功能

（三）设备遵循标准

《电气装置安装工程电气设备交接试验标准》    GB50150-2016

《高压谐振试验装置》                DL/T 849.6—2004

《电抗器》                         GB10229.88

《电力设备预防性试验规程》          DL/T596-1996

《耦合电容器和电容分压器》          IEC358(1990)

（四）设备主要配置及技术参数说明

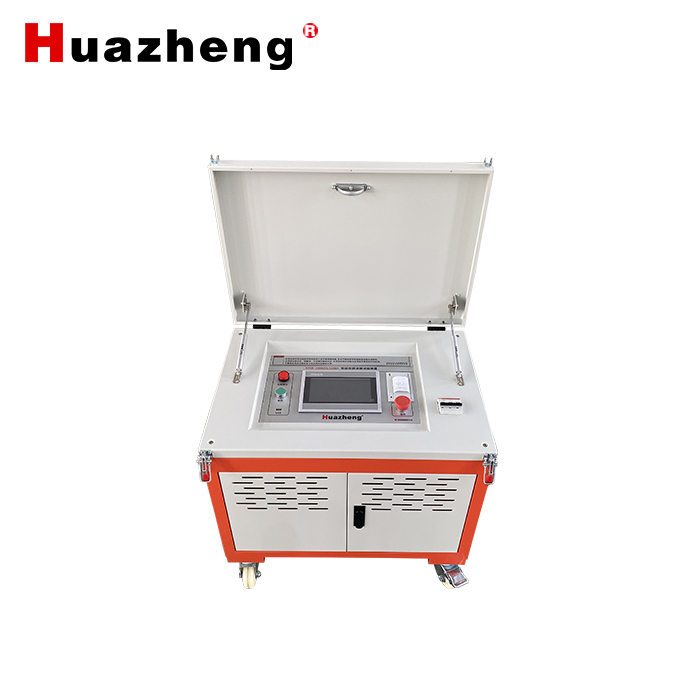

1. 变频电源一台

额定功率：37kW；

输入电压：三相 380V或单相220V±5%  50Hz

输出电压：0～400V可调

输出电压频率：30～300Hz

0.1Hz步进可调

频率不稳定度≤0.02%

输出电流：0～92.5A

2. 高压电抗器（共十台）

额定工作电压：50kV

额定工作电流：2A

额定电感量：95H

连续工作时间：60min

温    升：小于65k

工作频率：30~300Hz

3. 激励变压器（一台）

额定容量：37kVA

输入电压：400V

输出电压：4/8/25kV

输出电流：9.25/4.62/1.48A

4. 电容分压器（一套）

   自身电容量：300pF

额定电压：500kV

   工作频率：30～300Hz

   不确定度：1.5%

   额定电压: 500kV/300pF

5. 测试线壹套
