一、概述

1.用途

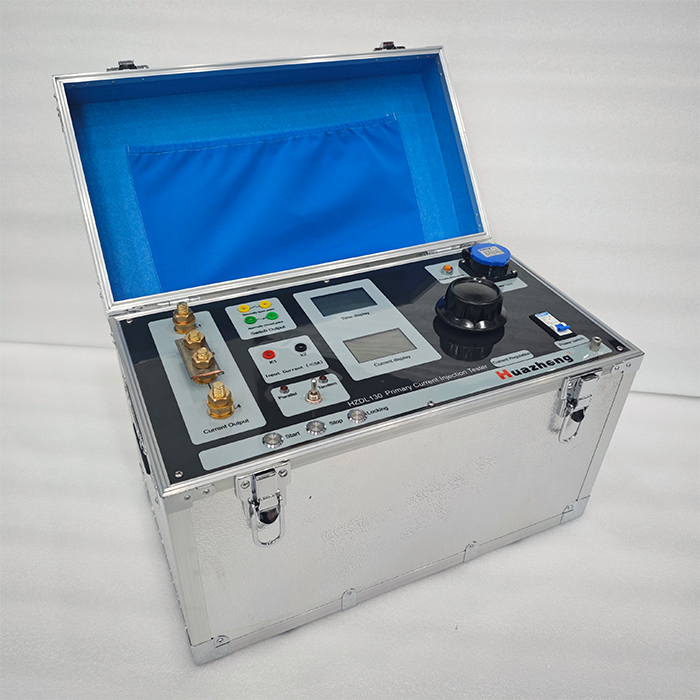

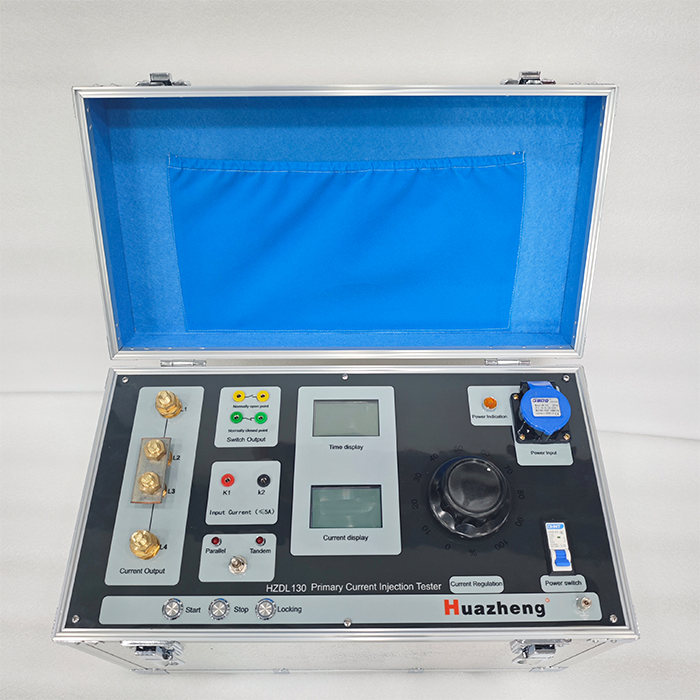

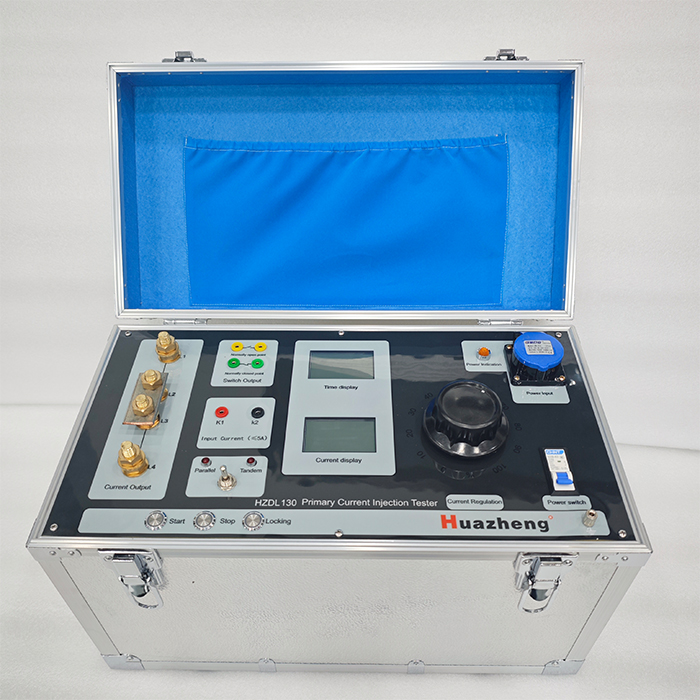

HZDL130大电流发生器（简称升流器），我公司自行研制开发的测试设备，它集国内外同类产品的优点于一身，采用数控技术，抗干扰能力强，和上一代升流器相比，由于采用低功耗、大容量的自藕调压器和高导磁率铁芯制作的变流器，具有输出功率大，体积小，重量轻等优点。主要用于一次母线保护及各种电流互感器的变比等测试项目，被广泛用于

科研、生产和电气试验现场。

 2.性能特点

(一). 电压电流六位半液晶显示，显示精度更高，实验结果更准确

(二). 128*64点阵液晶显示，显示数据更直观，读数更快捷

(三). 仪表显示锁定功能，特别针对于互感器变比实验时能够更准确更快捷的读数

(四). 极性测量，互感器极性自动测量，无需单独实验

(五). 计时仪0.01S-9999.999S液晶显示

(六). 新增自锁功能

(七). 变比自动检测功能

(八). 新增内部停表功能

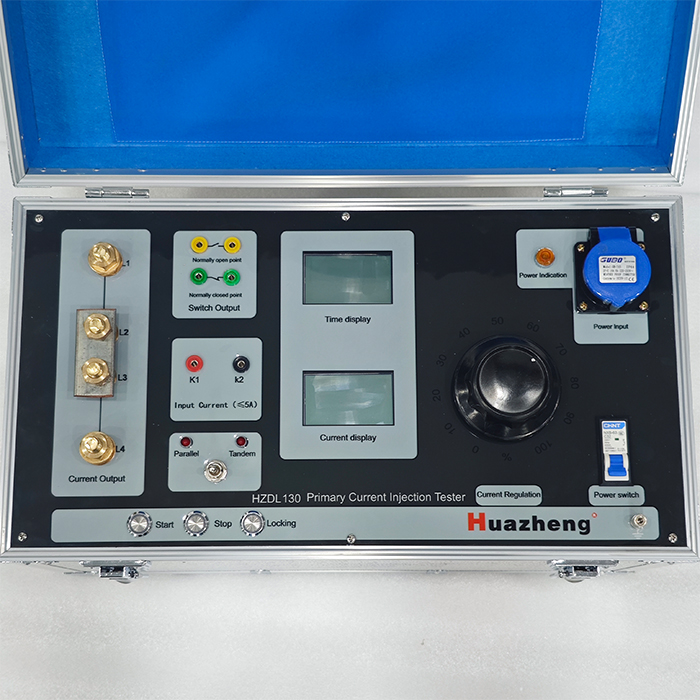

(九). 采用美观大方的PVC面板，使面板更耐脏耐磨

(十). 测量精度高         0.5级

(十一). 功率大、体积小、带负载能力强

(十二). 体积小、重量轻，体积只有同类产品的30%～70%，携带十分方便。

二、技术特征

1.名称和分类

（1）名称：HZDL130大电流发生器。

（2）环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在室外环境使用）。

2. 1 输入电压： AC220V ±10%

2. 2 功    率：5KVA

2. 3 输出电流： 串联：AC0～500A（10V） 并联：AC0～1000A（5V）无级可调、面板带数显电流表

2. 4 输出电压： (>10V)

2. 5 输出波形：输出电流是标准正弦波，毛刺微小，优于电力系统要求指标标准。

2. 6 测量精度：（采用0.2S级材料）实际在0.3左右；各电流均可平滑平稳连续可调，精度高于0.5级.电流电压表显示为真有效数值，精度高、稳定度高。

2. 7 输出电流方式：真有效值连续可调；

2.8  电流稳定度：0.2%

2.9  结构形式: 一体

2.10 接线方式：根据要求

2.11电流稳定度：0.2%；

2.12保护设置：过流、过压

2.13 0.001S-99999.999S
