一、概述

1.用途

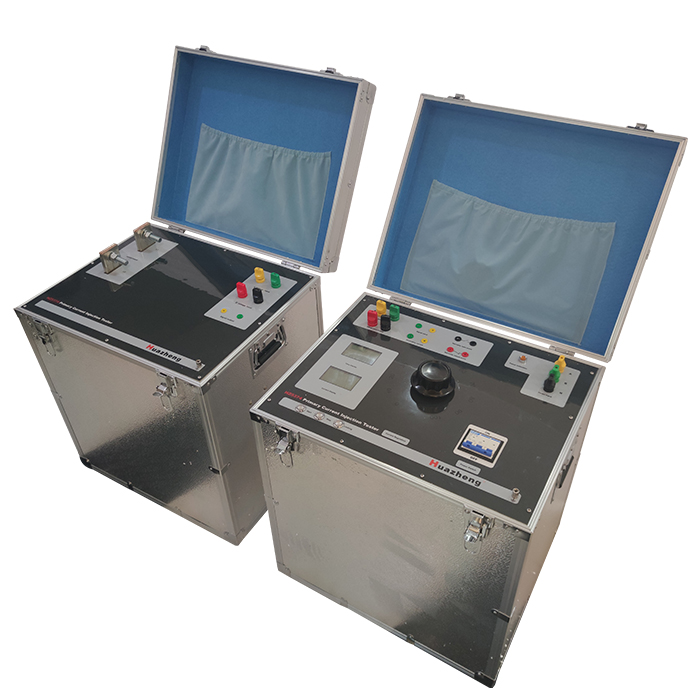

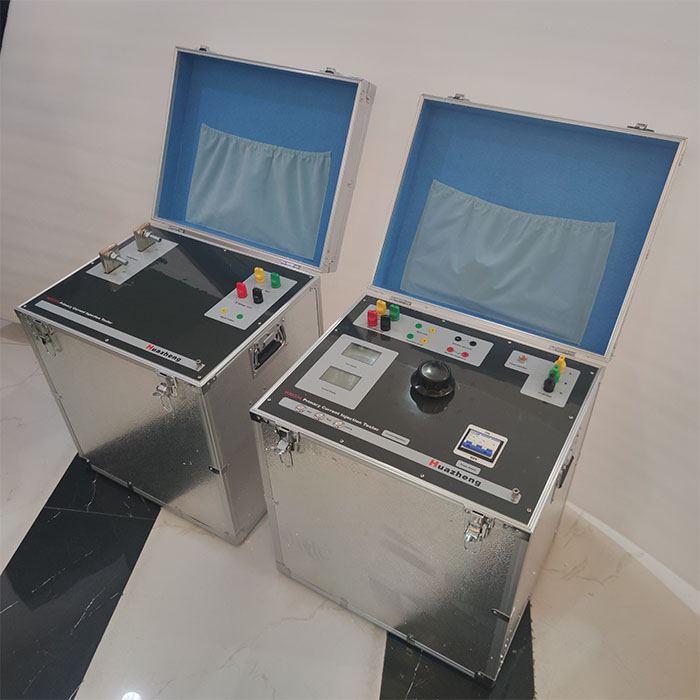

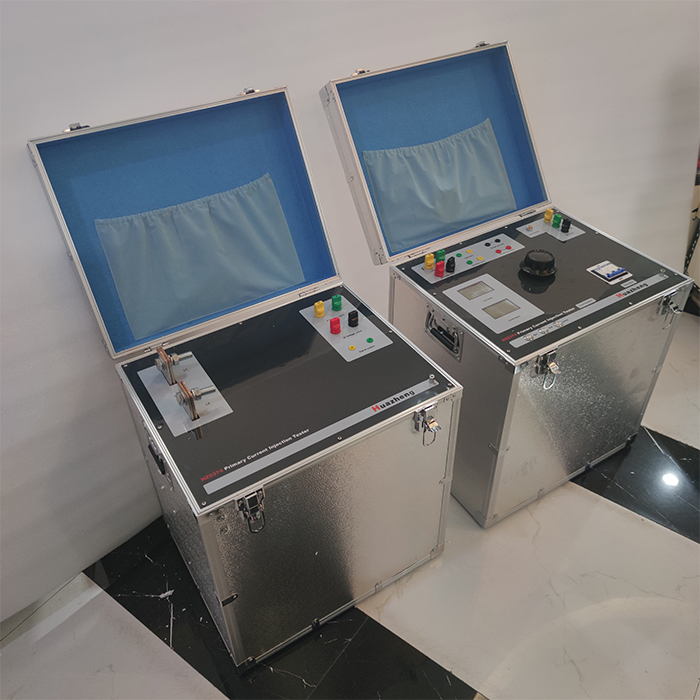

 4000大电流发生器，简称（升流器），我公司自行研制开发的测试设备，它集国内外同类产品的优点于一身，采用数控技术，抗干扰能力强，和上一代升流器相比，由于采用低功耗、大容量的自藕调压器和高导磁率铁芯制作的变流器，具有输出功率大，体积小，重量轻等优点。主要用于一次母线保护及各种电流互感器的变比等测试项目，被广泛用于电力、铁路、石化、冶金和矿山等企业的科研、生产和电气试验现场。

2.性能特点

◆ 采用美观大方的PVC面板

◆ 直接显示一次电流、二次电流的测试值，便于试验观察及记录。

◆ 互感器的二次测量，变比，极性同时显示

◆ 测量精度高         0.5级

◆ 功率大、体积小、带负载能力强

◆ 体积小、重量轻，体积只有同类产品的30%～70%，携带十分方便。

二、技术特征

1.名称和分类

（1）名称： 4000大电流发生器。

（2）环境组别：属GB6287.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在室外环

     境使用）。

    （3）输入电压： AC380V ±10%

    （4）功    率：20KVA

    （5）AC 0～4000A 无级可调、面板带数显电流表

    （6）输出电压：15V

    （7） 输出波形：输出电流是标准正弦波，毛刺微小，优于电力系统要求指标标准，纹波系数小

                   于 0.3%。标准正弦波。

   （8） 测量精度：（采用0.2S级材料）实际在0.3左右；各电流均可平滑平稳连续可调，精度高

        于0.2级.电流电压表显示为真有效数值，精度高、稳定度高。

   （9）输出电流方式：真有效值连续可调；

   （10）电流稳定度：0.2%

   （11）结构形式: 分体

   （12）接线方式：根据要求

   （13）保护设置：过流、过压；

2.操作方面

（1）接线完毕后，应检查一遍，看看是否有接线错误，接插件是否接触良好。

（2）测试过程中，如有打火，以及开机时无任何显示等异常现象，应立即关闭电源并重新检查接线。

（3）在实际接线时，电流输出端子应形成回路,不然仪器将不会输出电流。

（4）本升流器带随机输出导线;输出外接铜导线按10A/mm2选择。

（5）该设备容量是按1小时工作设计。
