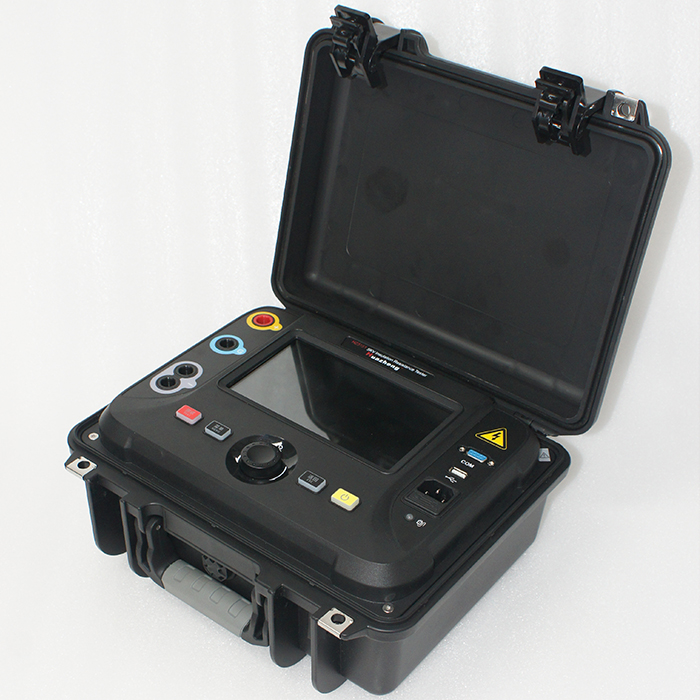

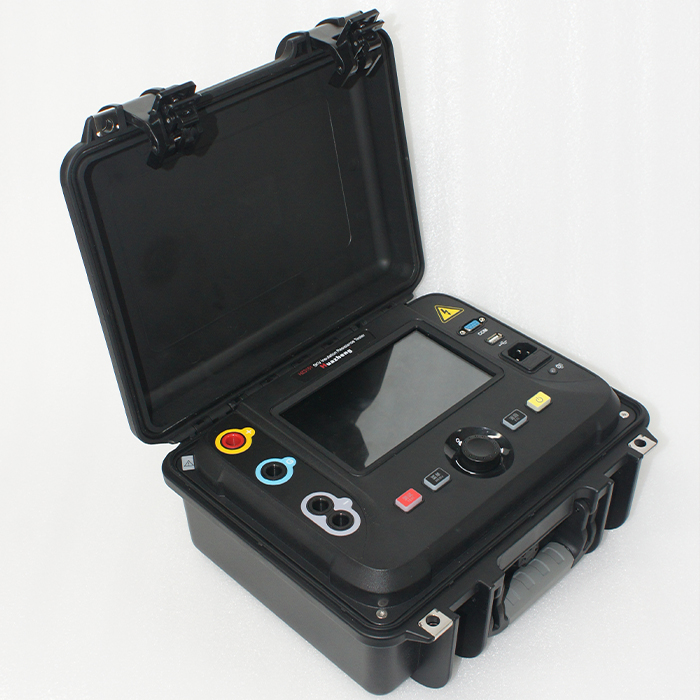

铧正电气 HZ3151 5kv绝缘电阻测试仪-绝缘电阻测试仪-保定市铧正电气制造有限公司-Huazheng Electric Manufacturing (Baoding) Co., Ltd.

其主要业务是电气测试设备和检测仪器的生产、制造和销售。

功能特点

采用全隔离电源方案，低压电路（电池供电、人机交互操作电路）与高压电路（数控高压电源、信号采样电路）完全电气隔离；隔离电压高达30kV，从而保证操作人员的安全。

采用工业级7寸彩色液晶屏，分辨率高压1024×600，可视角度85°，亮度400cd/m2；采用防爆玻璃的电容触摸屏，操作手感良好，显示屏坚固耐用。

具备带彩色背光的单键飞梭功能 + 按键，给操作人员更好的操作体验。

具备6个电压量程：100V、250V、500V、1000V、2500V、5000V。

自定义电压模式50V～5000V连续可调，步进电压10V。

最大输出短路电流6mA；且1mA、2mA、3mA、4mA、5mA、6mA可调。

最大连续输出功率25W。

具备独立放电电路，测试完成后可对试品快速放电。

具备绝缘电阻IR、吸收比DAR、极化指数PI、介电放电率DD、步进电压SV测试功能。

支持R600s/R30s和R600s/R15s两种DAR吸收比计算模式。

具备直流、交流电压表功能，自动识别直流电压和交流电压信号，并可测量交流电压信号频率。

具备电缆长度测量功能。

具备可控硬件滤波器及软件滤波器，大大提高仪器的抗干扰性能。

各种测试模式下的测试时间独立保存互不影响，便于下次使用。

具备仪器闲置自动关机及电池低电量自动关机功能，自动关机时间可设置。

具备优盘存储功能，可批量将测试数据导出至优盘；且支持通过优盘升级主控固件和高压电源固件功能。

具备RS232（可选RS485）通讯接口。

具备蓝牙通讯功能。

内置大容量锂电池，并内置快速充电器；仪器面板及液晶屏均可指示当前充电状态。

技术指标

各测试电压对应的满量程电阻值
测试电压				满量程电阻值
100V				200GΩ
250V				500GΩ
500V				1.00TΩ
1000V				2.00TΩ
2500V				5.00TΩ
5000V				10.0TΩ
测试时间
设置范围		10秒～99分钟可调
测试电源
固定测试电压			100V、250V、500V、1000V、2500V、5000V
自定义测试电压			50V～5000V 最小步进电压10V，使用单键飞梭控制时，步进电压值随飞梭转速自动在10V、100V、200V之间切换，转速高步进电压值高。
电压输出精度			0%～+10%
短路电流			1mA～6mA，可调，步进1mA
短路电流精度			±5%
连续输出功率			25W
电压表
测量范围			AC/DC 10V～660V，±(2%+3个字)
交流电压频率			25Hz～85Hz，分辨率0.1Hz，精度±0.2Hz
输出电压测量
精度		±(2%+3个字)
电容量测量
测量范围	10nF～25uF，测试电压≥100V
精度	±10%±5nF
电容试品放电速率
放电速率			从5kV至50V， ≤0.47s/uF
使用条件及外形
交流电源			85～264Vrms，50/60Hz，65VA
内置电池			16.8V，4400mAH锂电池
内置充电器			16.8V 2.3A
电池续航时间			5kV@100MΩ负载，约6小时
外形尺寸			320mm（长）×270mm（宽）×150mm（高）
重量			3.9kg
使用温度			-10℃～50℃
相对湿度			＜90%，不结露
