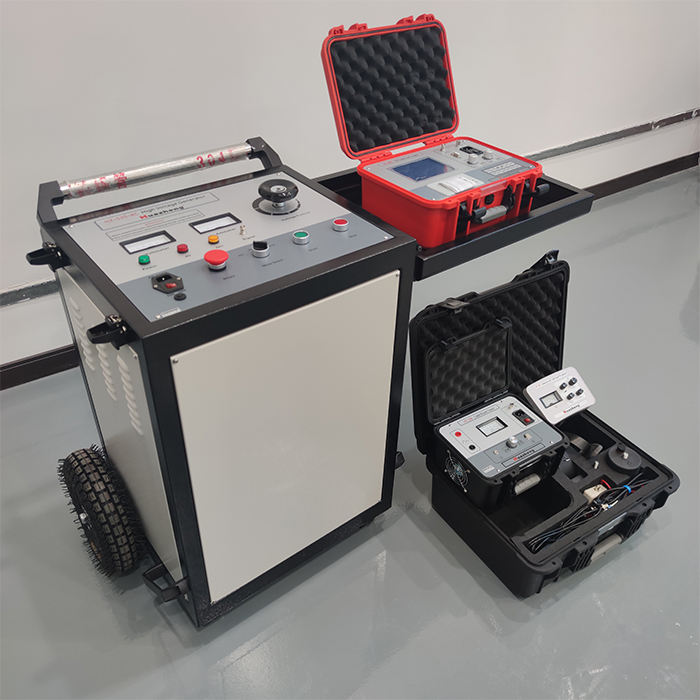

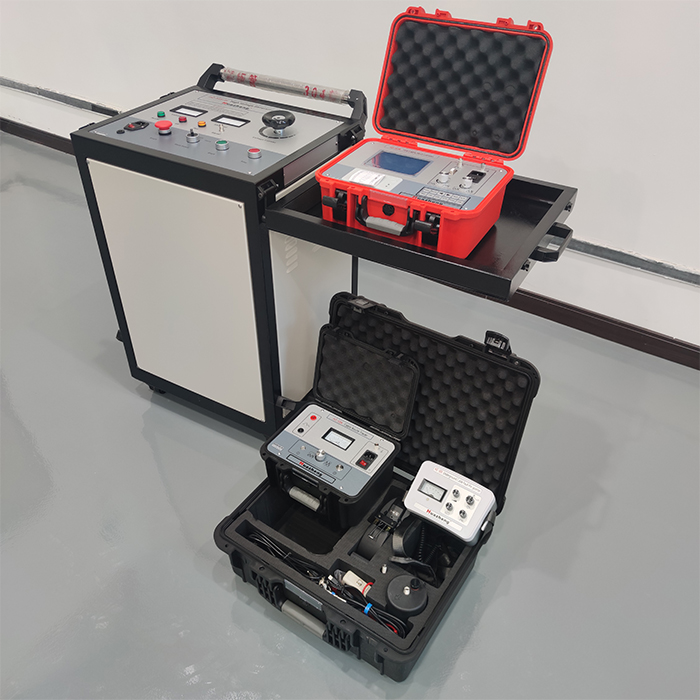

铧正电气HZ-501B 推车式一体化电缆故障定位仪

1.适用范围：

适用于测试35kV及以下电压的电力电缆的各种故障，测试双芯（包括同轴）以上的kV电缆/电线，测试开路和低电阻故障，校准电缆/电线的长度和电缆中电波的传输速度。

在闪络样品测试方法中，HZ-501B电缆故障定位器与HZ-503电缆故障针指针、HZ-504电缆线路跟踪器、HZ-508-35/2或HZ-506系列高压脉冲发生器配合使用，通过“闪络法”完成电缆故障的测量。

2.主要技术参数

1） 工业级5英寸液晶显示器，键盘操作-

2） 具有距离、速度和阻力测量功能。

3） 自动连续采样，永不丢失任何放电波形。

4） 测试方法：闪络采样、低脉冲法。

5） 测量距离：Smax:60km……Smin:15m。

6） 预定位精度：绝对±10m；相对：±1%

7） 内置直流电源2.6V/10.4Ah，也可连接外部交流220V 50Hz电源

主要特点

（1） 单片机集中控制，抗干扰能力强。

（2） 因此，该仪器可以在交流/直流下工作。

（3） 内置微型打印机可以随时打印测试波形和相关内容。

（4） 在“采样”状态下，可以任意切换“脉冲1”“脉冲2”。

（5） 具有左右位移、扩展压缩测试波形功能，以便清楚地观察测试波形的任何拐点。

（6） 与计算机通信。

（7） 连续采样和显示测试波形，而不是按一次键记录一个测试波形。

（8） 具有存储功能，可存储总共十个现场测试波形，不怕掉电。

注：显示器-视角>160°'，工作温度-25℃~+65℃。
