一、采用标准

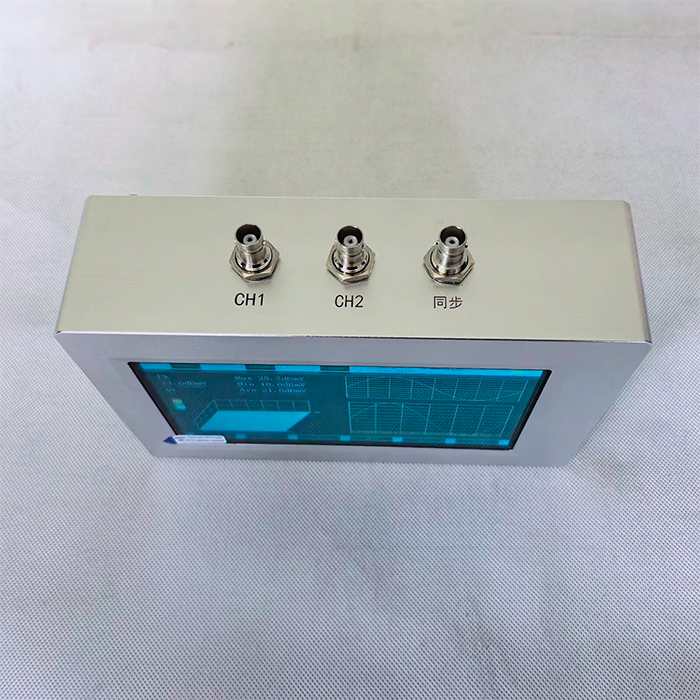

HZ-9003C多功能局放测试仪采用以下标准：

GB/T 7354-2003局部放电测量；

GB 4793.1-2007 测量、控制和实验室用电气设备的安全要求 第1部分：通用要求；

GB/T 2423.8-1995 电工电子产品基本环境试验规程；

GB 2900电工名词术语；

GB/T 16927 高电压试 验技术；

DL/T 356-2010局部放电测量仪校准规范；

DL/T 417-2006电力设备局部放电现场测量导则；

IEC1000电磁兼容性。

仪器技术指标

1 适用范围

适用于对开关柜、变压器及GIS的局部放电在线检测及定位。

1.2 使用环境

海拔高度：≤3000m

环境温度：-20～60℃

相对湿度：≤95%

1.3 技术参数

1.3.1仪器测量参数要求

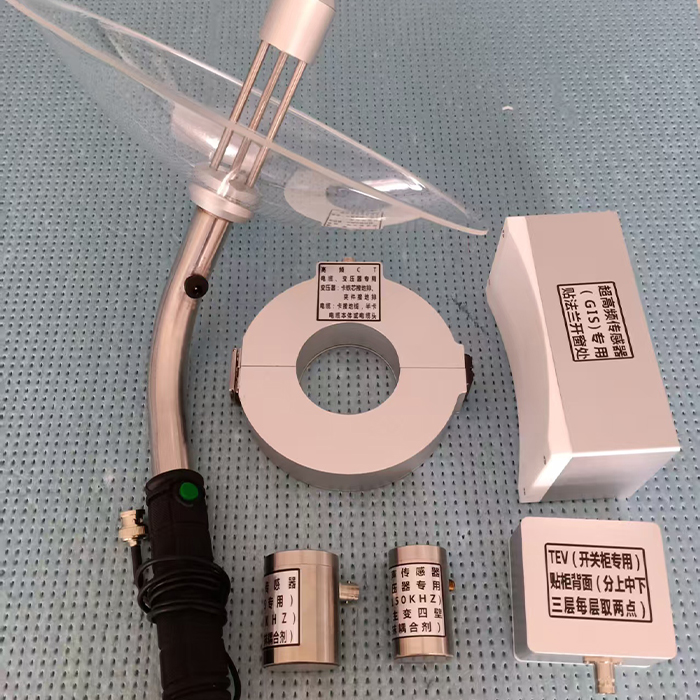

（1）复合式TEV测量

传感器：容性；                测量量程：0～60dBmV；

分辨率：1dB；                 误差：±1dB；

检测频宽：5~70MHz；           脉冲/周期最大值：655；

门限调节范围：3～57dB。

（2）高频电流互感器

检测频带：10kHz～30MHz            信号传输方式：50Ω同轴电缆

检测灵敏度: 10pC

（3）外置接触式超声波传感器：

测量量程：-7dBμV～68 dBμV；     分辨率：1dB；

误差：±1dB；                   传感器灵敏度：-65dB (0dB = 1volt/μbar 有效值SPL)；

传感器中心频率：20～50kHz；       传感器直径：不大于50mm；

外差频率：38.4kHz。

（4）外置手持式非接触式超声波聚能器

有效接受距离：30m；               传感器中心频率：40 kHz；

传感器直径：16mm；                抛物面反射器外直径: 275mm；

抛物面反射器标准直径: 250mm；     重量： 0.6 kg；

（5）特高频传感器

检测频带：300MHz～1.5GHz            信号传输方式：50Ω同轴电缆

检测灵敏度：1dB                     增益：＞65dbm

（6）抗干扰耳麦

耳麦：vivo

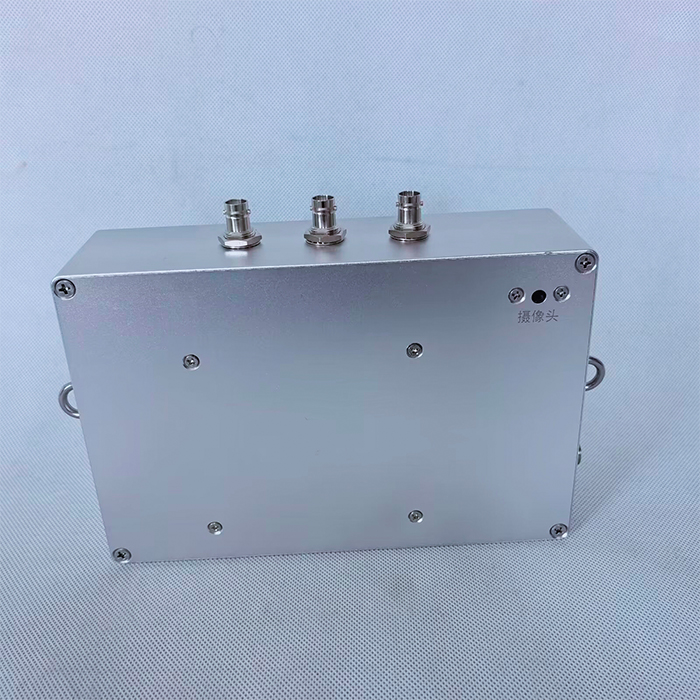

1.3.2硬件要求

外壳：具有防护壳，防护等级应达到或优于IP53；

连接器：耳机插口、低压直流充电器输入、外部超声波传感器输入；

主机重量：不大于3kg；

显示屏：LED显示，且能够显示电池状态。

1.3.3供给电源要求

内部电池：配备充电电池，电池电压低时具备自动关机功能；

电池持续工作时间：单通道模式大于6小时，多通道模式大于3小时；

电池充电：可以用220V工频电源充电，充电时间不大于8小时；

电池充电器防护等级：IP54。
