一、概述

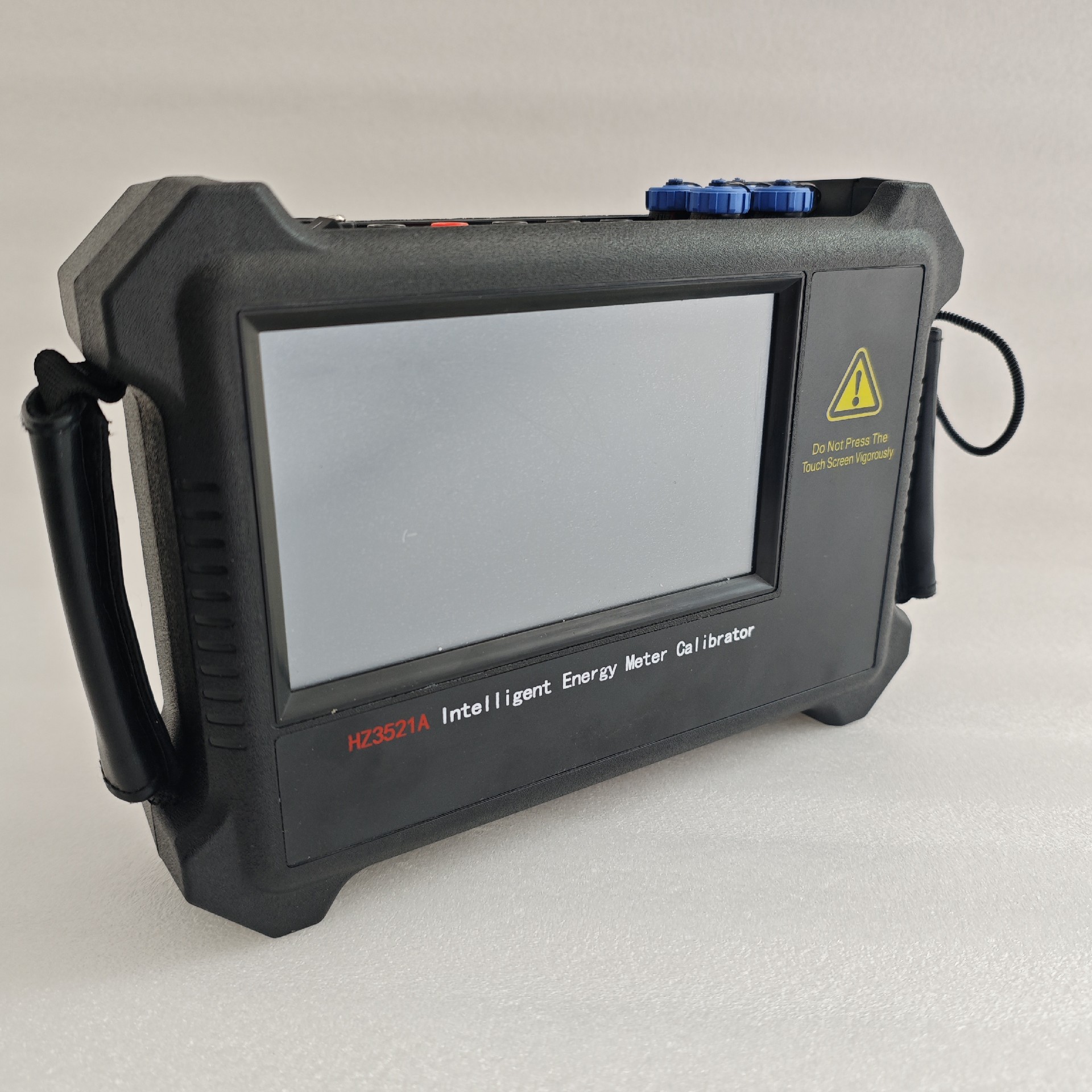

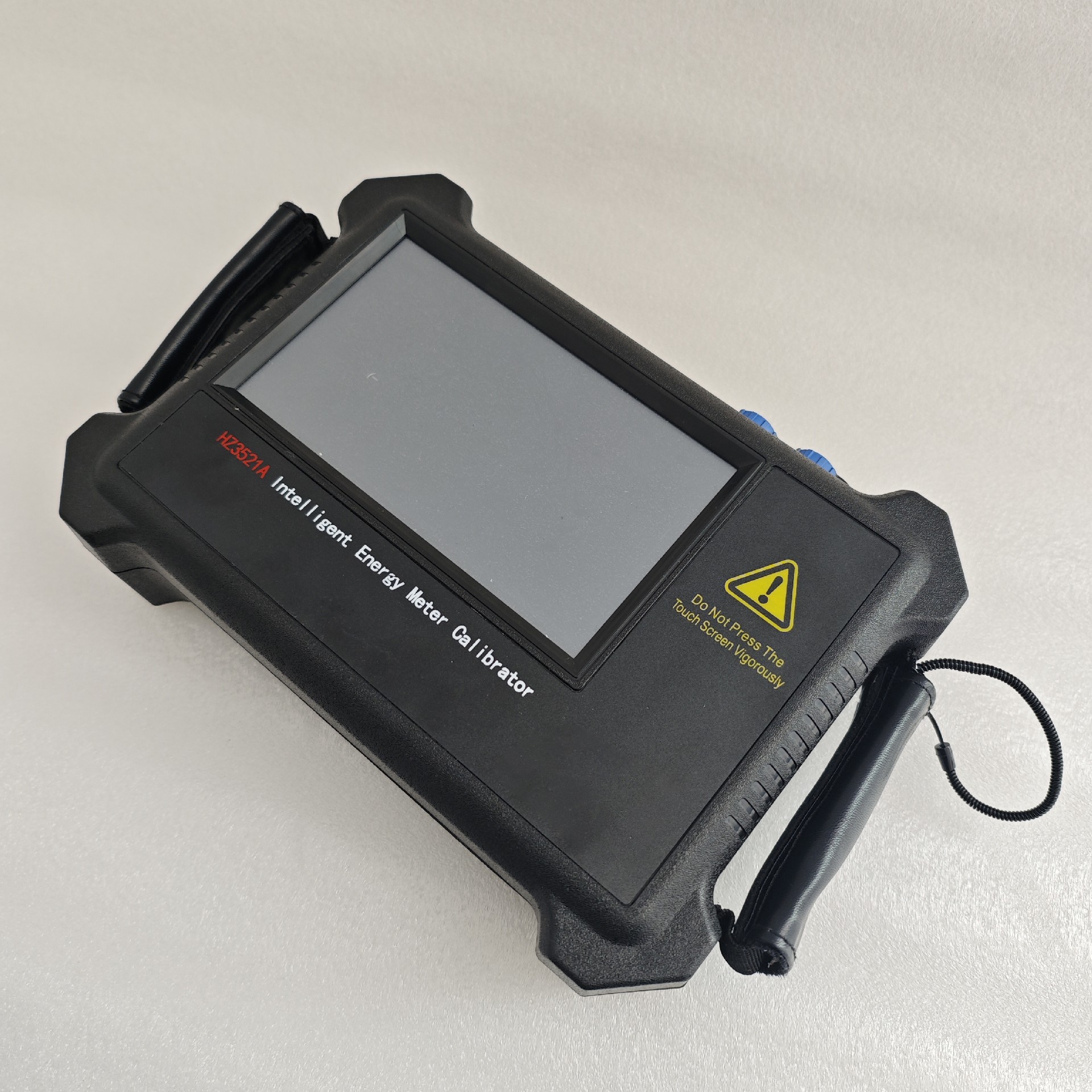

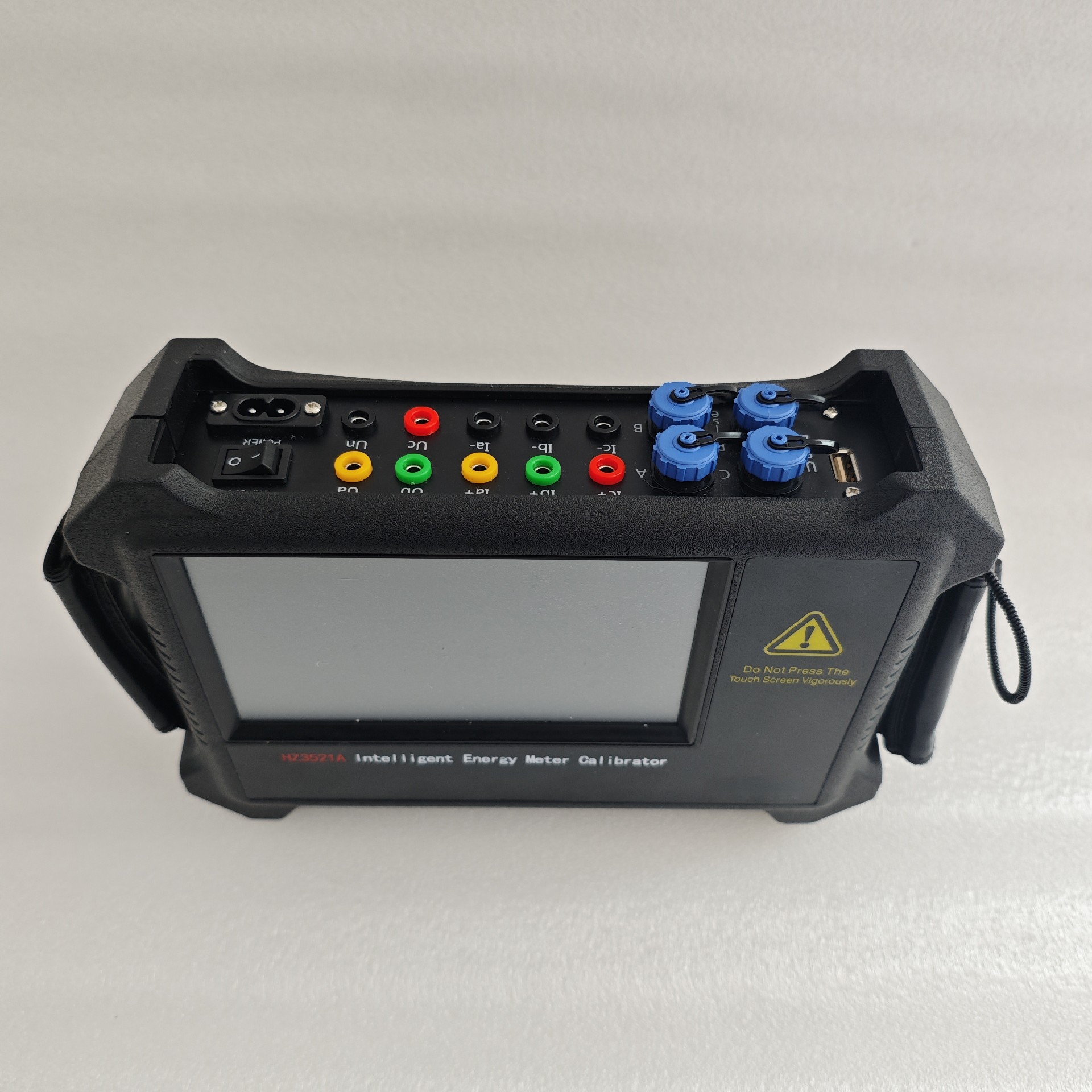

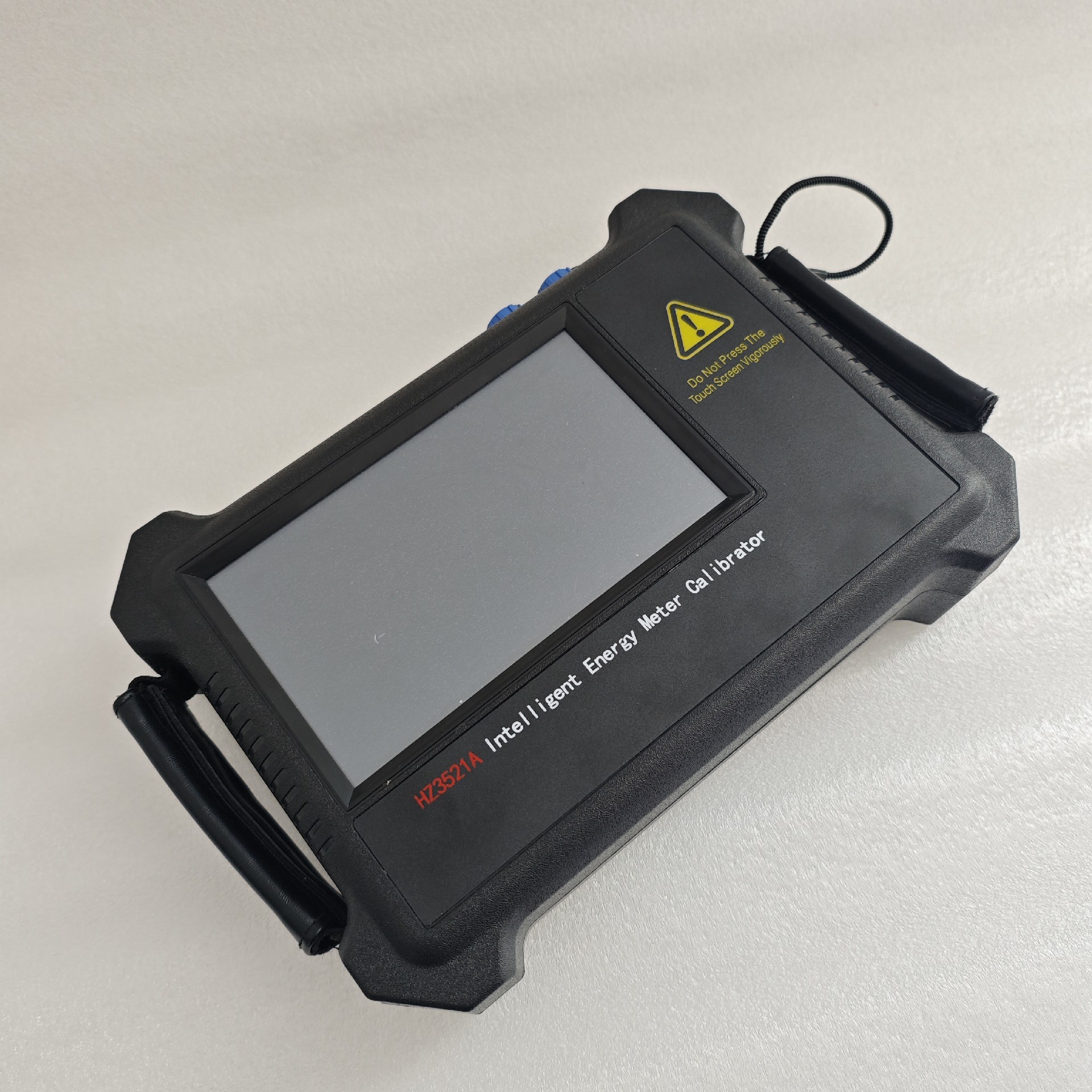

HZ-3521A型电能表现场校验仪是专门为电力系统现场检查高压电网计量装置运行情况和故障检测而设计的。该仪器由于使用高精度的内部互感器和钳型互感器进行采样，使得操作人员可以迅速、安全、可靠的测量计量表记误差和接线错误。为电力系统检验人员查窃电、漏电、查找计量装置故障、正确计量、追补电量提供了有效的依据。

HZ-3521A型电能表现场校验仪采用当今流行的ARM处理器，168M主频128M内存可扩充4G存储卡。液晶采用7寸高清彩色触摸屏，结合emwin显示界面，使仪器界面友好操作简单，可全触屏操作无需键盘。仪器可支持文件系统可与电脑无缝对接。

二、功能及特点

2.1  在不停电，不改变计量回路接线的情况下，检测出计量装置的误差，从而判断此计量装置是否有故障。

2.2  可测量电压、电流、功率、相角、功率因数、频率等多种电参量，从而准确判断检测出计量装置回路的故障。

2.3  可测量CT变比误差和相角（选配功能）。

2.4  显示三相电压电流的向量图，可直观的检查计量装置的接线错误。

2.5  电流回路使用钳型互感器进行测量，使得操作人员无需打开电流回路，就可以快速、简捷、安全可靠的进行测量。

2.6 可不改变接线检测无功电能表的综合误差。

2.7 仪器具有波形显示及谐波分析功能，仪器可同时或分别显示各路电压电流波形图。仪器可分析1-30次谐波含量及谐波值，并画出柱形图。

2.8  仪器内置emwin操作系统，支持全拼汉字输入法，7寸真彩液晶显示，无需键盘全触控操作，一屏可显示多种电参量。

2.9仪器支持DBF数据库管理查询并支持优盘导出功能，并支持Excel电子表格打开，无需后台软件操作。

三、技术性能

3.1 输入特性

电压0～400V 自动转换量限

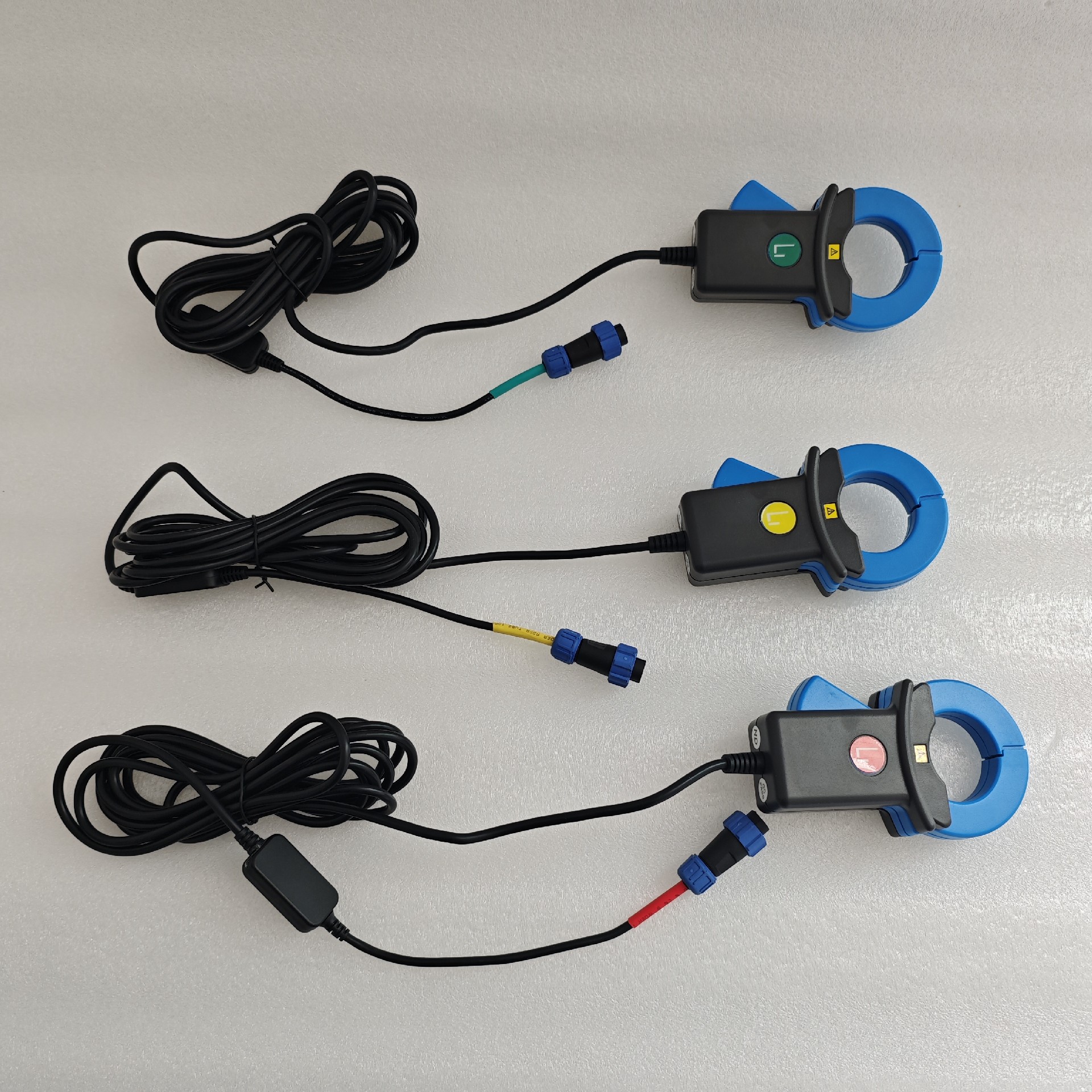

钳型电流互感器测量范围：0.1～5A（20A、100A、500A可选配）

相角：0～359.9º

频率：45～55Hz

3.2 准确度

检测仪准确度：0.05级

3.3 工作温度：-20℃～+50℃

3.4 工作电源：80V～265VAC

整机功耗：≤3VA

3.5 体积

长：210mm，宽：150mm，高：70mm

3.6 重量：2kg

3.7 绝缘

a．电压、电流输入端对机壳的绝缘电阻≥100MΩ

b．工作电源输入端对外壳之间承受工频2kV（有效值）历时1分钟试验。
