一、主要特点

1、密度继电器校验仪采用高性能单片机进行检测与控制，核心元器件采用进口元件，精度高，重复性好，可靠性高。

2、配置了彩色触摸液晶屏，操作简单、界面美观，所有参数及状态一目了然。

3、自动完成压力测量和20℃值转换，从而完成了压力、温度间的动态自动补偿。并显示被测环境温度下的压力、20℃时环境温度下的压力、环境温度。彻底解决了SF6气体密度继电器现场校验难的问题。

4、所有测试过程自动由单片机完成，不用人工干预，避免了繁琐的人工气路调节操作。

5、能同时存储40次试验结果，并具有掉电数据保护功能，可随时查询和打印以前的试验结果。

6、校验过程中无需恒温室，可以在任意有效温度范围内对SF6气体密度继电器、压力表进行校验。

7、配有多种型号过渡接头，大多数型号开关的密度继电器不用拆卸即可进行现场校验。

8、除密度继电器校验功能外，本仪器还具有20℃压力表校验和常温压力表校验功能。

9、气瓶减压阀专业设计，可耐压15MP(150公斤)，低压输出可调，适合以氮气等为试验气体的计量室校验。

二、技术指标

校验对象：报警1、报警2、闭锁1、闭锁2、过压报警触点信号

校验范围：0～1Mpa(绝对压力)

仪器精度：0.1级

重复性： ±%F.S 在20℃

压力显示分辨率：0.001MPa

进气压力：0.9～1MPa（相对压力）

外部接口：USB（支持不大于4GB的USB移动存储设备）

工作环境：温度 -10～50℃（最佳使用温度 5～50℃）

相对湿度 5～90%RH

显示分辨率：800×480（像素）彩色触摸屏

存储容量：40组

测量触点电压：DC24V

温度采集方式：手动/自动

进气连接：φ4对接式快速插头

进气管道：标配φ4/PFA管

测量连接：φ4对接式快速插头

测量管道：标配φ4/PFA管

排气连接：φ4快插接头

排气管道：标配φ4/PFA管

移动电源：可充电锂电池组，可连续工作8小时

充电电压：100～240VAC,50/60HZ

工作电压：14.8V DC

主机外形尺寸：  长325mm×宽275mm×高140mm

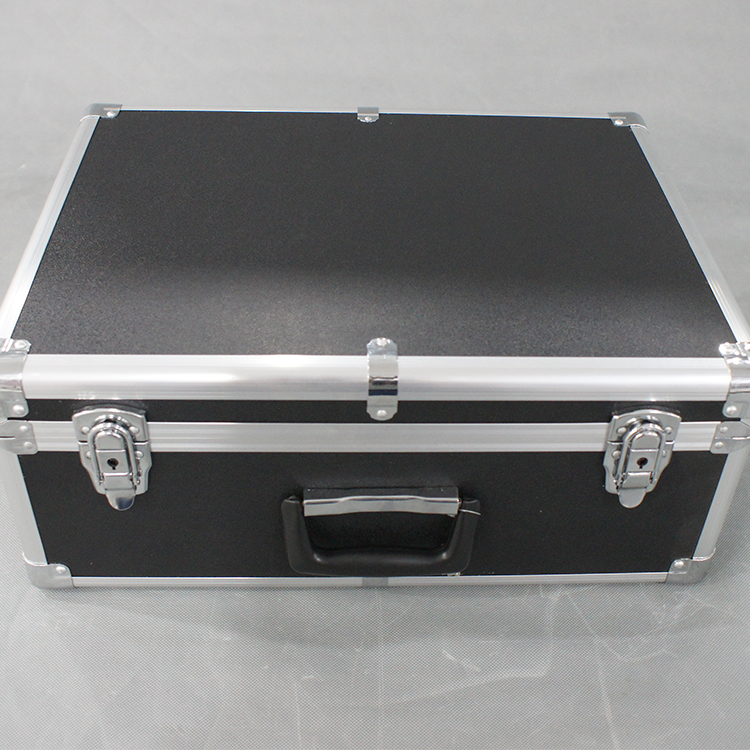

附件箱外形尺寸：长360mm×宽250mm×高110mm

仪器重量： 4.5Kg
