一、用途

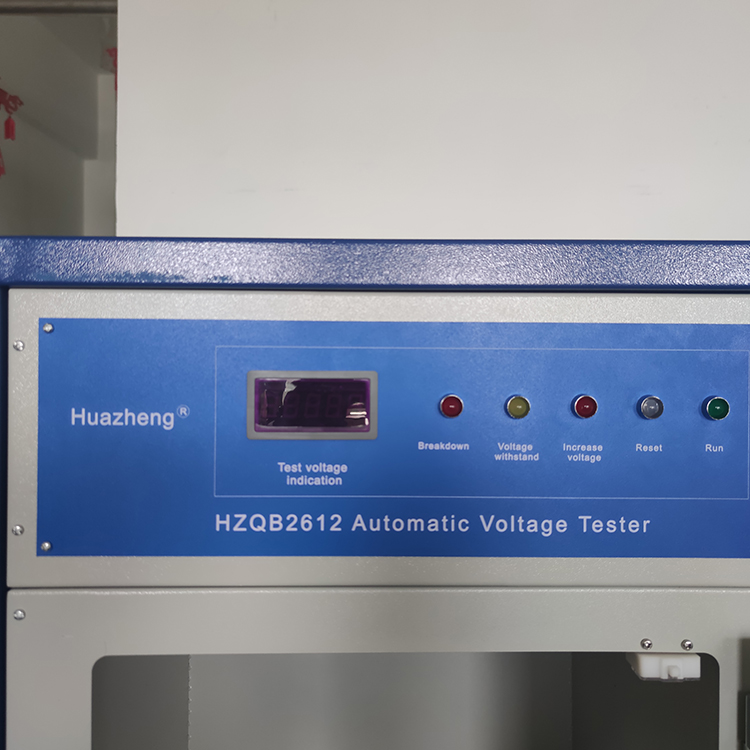

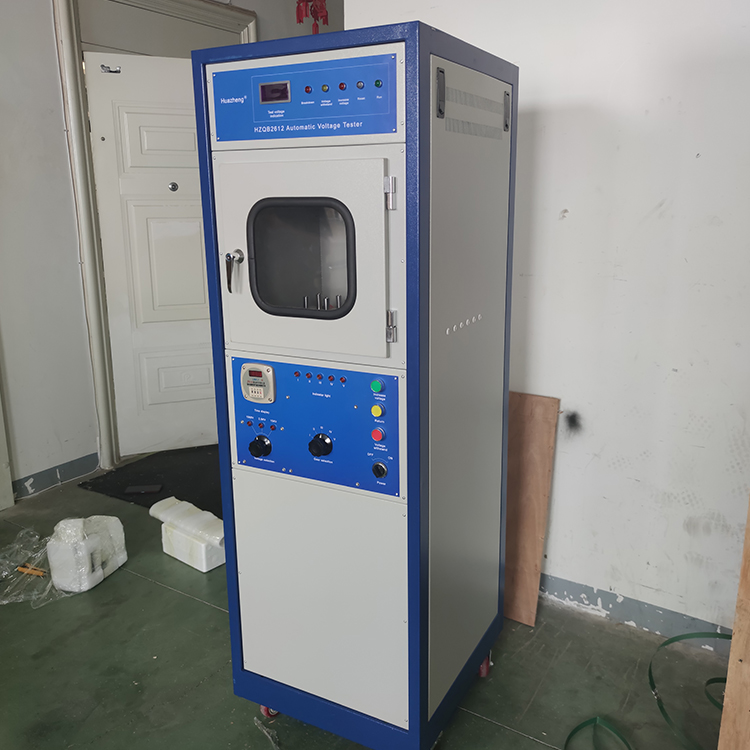

HZQB2612型自动电压试验仪是根据GB/T4074.5-2008和IEC60851-5:2004标准规定而设计的一种多用途交流电压试验仪器。

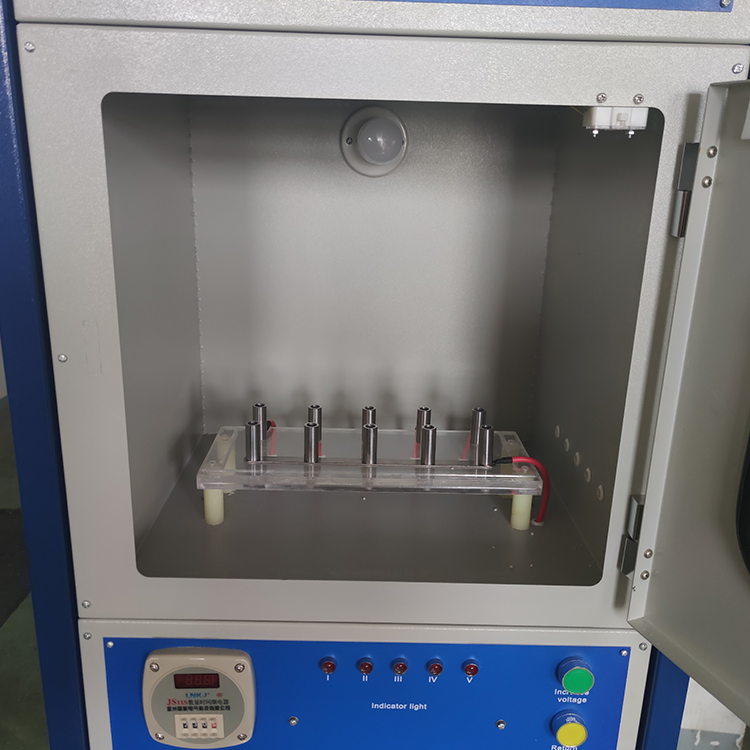

1.1  电磁线击穿电压试验（电压0~15000V）用于检测0.02mm及以上的漆包圆线和漆包扁线在室温条件下的击穿电压性能。它可进行以下试验方法：圆棒法：直径0.1mm及以下漆包圆线；扭绞法：直径0.1mm以上2.5mm及以下漆包圆线，钢珠法：绕组扁线和直径2.5mm以以上漆包圆线。

1.2  可以用于电工产品及仪器耐压试验，耐压时间0~999S。

二、仪器的主要技术指标

2.1  试验电压：为标称频率50HZ近似正弦波形交流电压，峰值系数√2±5%，0~15000V可选择，试验电压示值误差±3%。

2.2  当有5±0.5mA 电流通过高压回路时，仪器发出高压击穿信号，并显示击穿电压值，试验电压降不大于2%。

2.3   试验电压的升压速度如表（一），升压速度误差为±10%。

2.4  试验变压器的容量＞500VA，负荷短路电流＞50mA。

2.5  耐压试验的电压保持时间选择范围0~999S秒，误差小于1秒。

2.6  其它：

               工作环境：（1）温度0~40℃

                        （2）相对湿度≤85%

               外接电源：220V±5%、50HZ

该仪器必须采用交流稳压电源供电。（稳压电源功率2KVA）和可靠接地，否则将影响仪器的测试精度和使用寿命。

2.7  主机消耗功率：＜1000W

2.8  外形尺寸：545×650×1700mm

2.9  重量：约100kg
