一、 产品概述

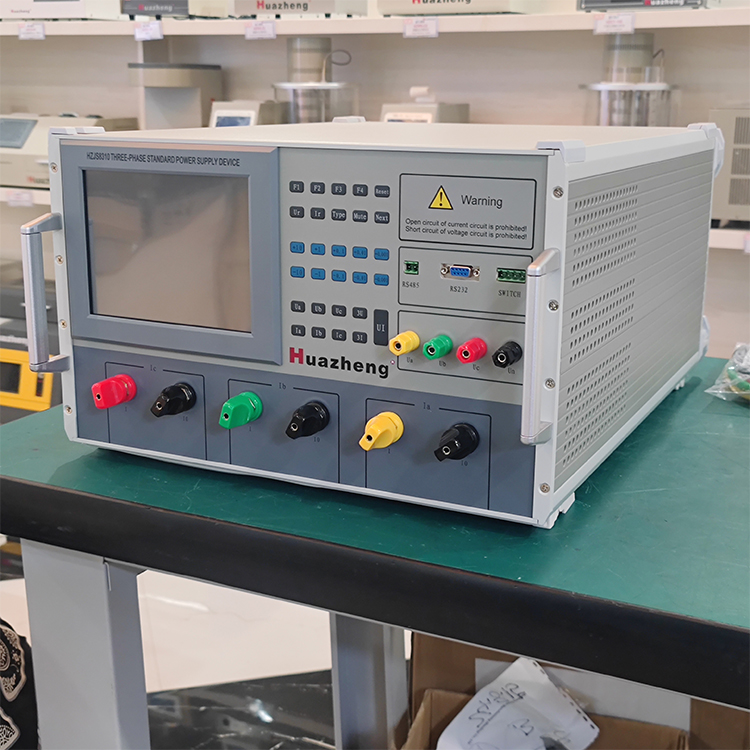

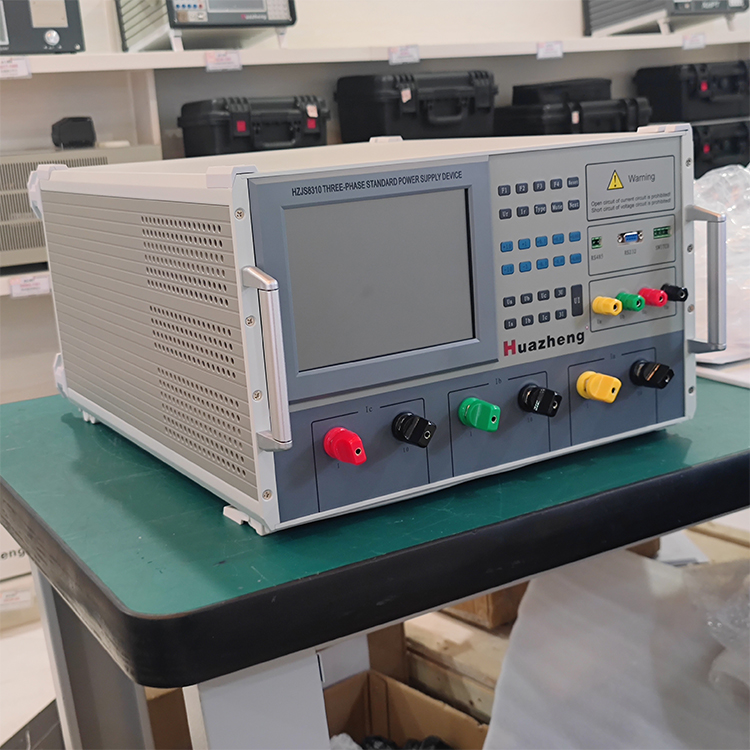

HZJS8310三相标准测试源产品，该产品可以产生幅度可调、相位可调、频率可调、功率稳定的三相工频电压、电流信号。

主要用于电能表、电压表、电流表、相位表、频率表、功率表、功率因数表等电力电测数字仪表的测试和检定，以及仪用电压互感器、电流互感器、钳形电流互感器等电量传感器的测试和检定， 电压变送器、电流变送器、功率变送器、功率因数变送器、频率变送器等电量变送器的测试和检定；无功补偿控制器、电力数据采集器、电能表现场校验仪、电力参数测试仪、电压监测仪、配电负荷监测仪、多功能电力仪表、负荷管理终端、失压失流计时器、配电自动化终端等仪器设备的测试和检定。

二 、主要功能和特点

1、电压、电流、相位、功率、功率因数和频率均为高精度、高稳定度标准信号输出，软件闭环。

2、电压、电流、相位的调节，可同时针对三相或任意一相进行。

3、三相电压之间、各相电压和电流之间的相位均可360°调节。

4、三相四线/三相三线，正相序/逆相序四种状态可任意组合输出。

5、采用800×600大屏幕可触摸液晶显示屏，可实时显示32种电参数。

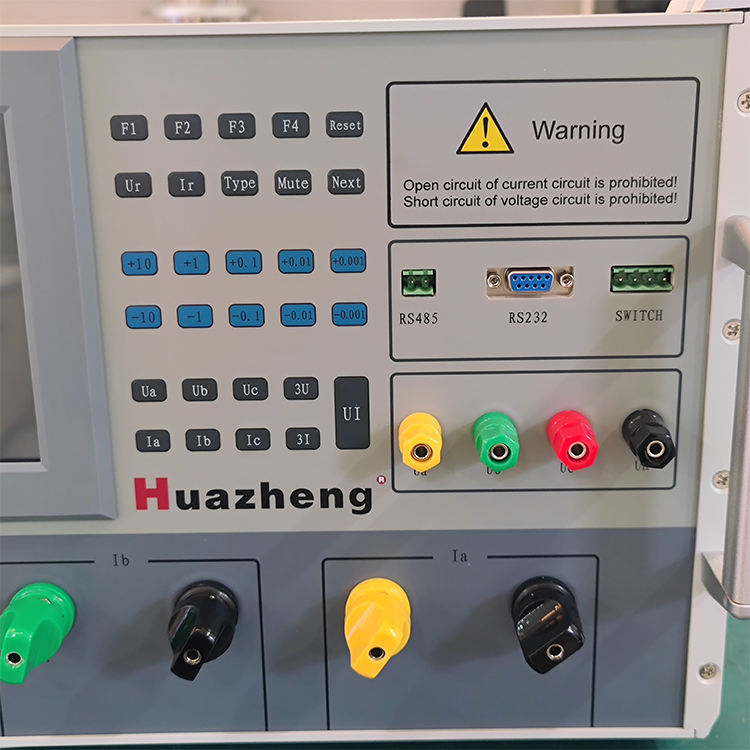

6、触摸屏上，以及前面板上均配置有操作按键，所有按键，一目了然。电压、电流、功率因数设有常用试验点，一键到位，操作起来方便快捷。

7、独有的即点即输功能，极大地简化了操作流程。

8、可配上位机通讯软件，通过上位机进行整机操作，通讯协议开放。

9、当电压短路、电流开路或接线错误时，可自动停止输出并伴有声光报警。

10、采用先进的功放技术，可靠性、稳定性大大提高。

三、 主要技术指标

1、交流电压输出

硬件量程：380V、220V、100V、57.7V

调节范围：(1-120)%RG     调节细度：0.01%RG

准确度：0.1%RG              稳定度：≤0.02%/2min

输出负载：每相20VA         负载调整率：0.01%

失真度：≤0.3%（非容性负载）；

2、交流电流输出

硬件量程：100A、20A、5A、1A、0.2A、0.05A

调节范围:  (1～120)%RG     调节细度:  0.01%RG

准确度： 0.1%RG             稳定度： ≤0.02%/2min

输出负载： 每相150VA (MAX /100A)     负载调整率： 0.01%

失真度： ≤0.3%（非容性负载）

3、有功功率

准确度： 0.1%RG           稳定度： 0.02%RG/2min

4、相位

调节范围:  0°～359.99°   调节细度： 0.02°

准确度： 0.05°

5、频率

调节范围： 20Hz～80Hz；   调节细度： 0.001Hz

准确度： 0.01Hz

6、功率因数

调节范围： -1～0～+1       调节细度： 0.001

准确度： 0.001

7、环境条件

工作环境温度： 0℃～40℃

相对湿度： ≤85%

     工作电源： AC220V±15%，最大功耗400VA

8、外观尺寸及重量

外观尺寸：450mm×620mm×275mm

重量： 38Kg
