产品介绍

其主要业务是电气测试设备和检测仪器的生产、制造和销售。

一、简介

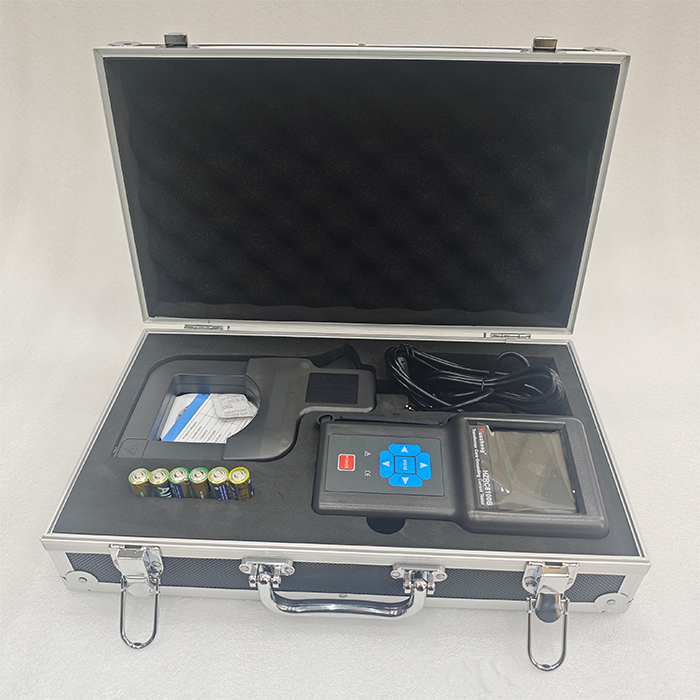

HZRC8100B变压器铁芯接地电流测试仪是专为现场在线测试电力系统中变压器铁芯接地电流、漏电流而精心设计制造的，仪表由主机、电流钳、监控软件、通讯线等组成。电力变压器是电力系统中重要的电气设备，运行中一旦出现故障，将会对电力系统造成严重的后果。正常运行的变压器铁芯是单点接地的，如有两点或两点以上同时接地，则铁芯与大地之间将形成电流回路，最大电流可达几十安培，将会造成铁芯局部过热甚至烧毁。本仪表能尽快发现变压器潜伏性的故障，是保证变压器安全运行和正常维护的主要工具。仪表具有抗干扰能力，能适用于变压器旁强磁场干扰环境下使用。主要适用于变电站、发电厂作为变压器、电抗器等电气设备的铁芯与夹件的泄漏电流测试。也可用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域线路或设备的电流、漏电流测试。

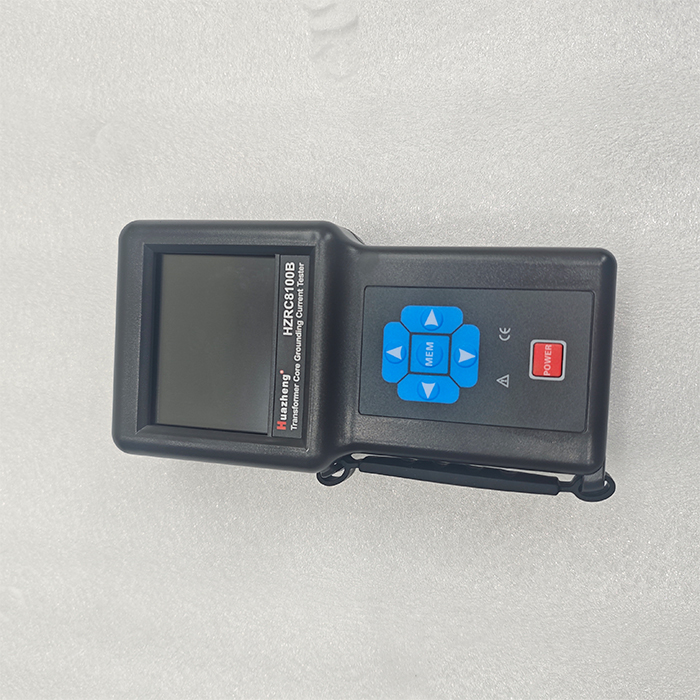

主机采用高速微处理器，3.5寸彩色触摸液晶屏，智能触摸操作，方便快捷。能实时显示被测电流的大小及波形；运用FFT变换、数字滤波等技术，使测试数据更准确；具有报警临界值设定及报警指示功能；具有日期时钟及设置功能；具有自动关机时间功能；具有设定试品编号功能；具有USB接口，可将存储数据导入电脑，仪表可以存储数据及波形100组。

电流钳铁芯选用坡莫合金，采用磁性屏蔽技术，外界磁场影响小，抗干扰能力强，确保了常年无间断测量的高精度、高稳定性、高可靠性。其钳口内径为80mm×80mm，可钳φ80mm以下的电缆或接地线，或钳96mm×4mm扁钢地线，便携式钳形设计，不必断开被测线路，非接触测量，安全快速。

监控软件具有在线实时监控与历史查询功能，动态显示，波形指示；具有报警值设置及报警指示；具有历史数据读取、查阅、保存、打印等功能。

二、技术规格

功能	变压器铁芯接地电流测试；交流漏电流、电流在线测试
电源	DC9V，5号碱性干电池（LR6 1.5V×6）
测试方式	钳形CT
钳口尺寸	80mm×80mm (可钳φ80mm导线，或96mm×4mm扁钢地线)
电流量程	AC 0.00mA～100A
分辨率	AC 0.00mA～0.99mA；分辨率：0.01mA；
	AC 1.0mA～99.0mA；分辨率：0.1mA；
	AC 100mA～999mA；分辨率：1mA；
	AC 1.0A～100.0A；分辨率：0.1A；
精度	±（0.5%+5dgt） 23℃±3℃，70%RH以下，导线处于钳口中心位置
频率量程	10Hz～1000Hz
显示模式	3.5寸彩色触摸液晶屏
操作方式	同时具有智能触摸和按键控制方式
主机尺寸	198mm×100mm×45mm
电流钳尺寸	194mm×145mm×40mm
质量	主机：约480g(含电池)；电流钳：约650g；总质量：约3kg（含附件）
LCD尺寸	显示域：71mm×53mm
电场干扰	外电场100A靠近10mm时约10mA
采样速率	1次/秒
数据存储	100组(掉电或更换电池不会丢失数据)
日期时钟	具有日期时钟及设置功能
试品编号	具有测试点编号设置功能
自动关机	具有自动关机及不自动关机功能设置功能，开机默认5分钟后自动关机
触摸屏校准	具有触摸屏校准功能
USB接口	具有USB接口，可将仪表所存数据导入电脑
报警设置	报警临界值设定范围：10mA～99.99A
报警指示	当测试值超出报警临界值时，液晶闪烁、蜂鸣器响
线路电压	AC 600V以下线路测试
溢出显示	超量程溢出功能：“OL”符号显示
电池电压	当电池电压降到7.2V±0.1V时，电池电压低符号显示，提醒更换电池，此时测量的数据同样是准确的。
额定电流	最大180mA
引线长度	电流钳引线长度为2米
工作温湿度	-10℃～40℃；80%RH以下
存放温湿度	-10℃～60℃；70%RH以下
绝缘强度	AC 2kV/rms(螺钉与外壳之间)
适合安规	IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ 600V、 IEC61326(EMC标准)
