一、仪器概述及特点

【仪器概述】

电力变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化，进而影响并改变变压器原有的阻抗特性。

国家电力公司颁发的[2000]589号文件《防止电力生产重大事故的二十五项重点要求》中15.2条明确规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6中规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运。”低电压阻抗测试能准确反映变压器在绕组变形前后阻抗值的变化。《DL/T1093-2008 电力变压器绕组变形的电抗法检测 判断导则》规定：现场可采用低电压试验电源实测电力变压器绕组和铁芯的动稳定状态参数，用以判断变压器绕组有无变形或位移。确定变压器绕组及铁心的动稳定 状态。导则对检测时机 、检测参数、检测方法、测试仪器、判断原理、判断的定 量界限都作了规定或提示。

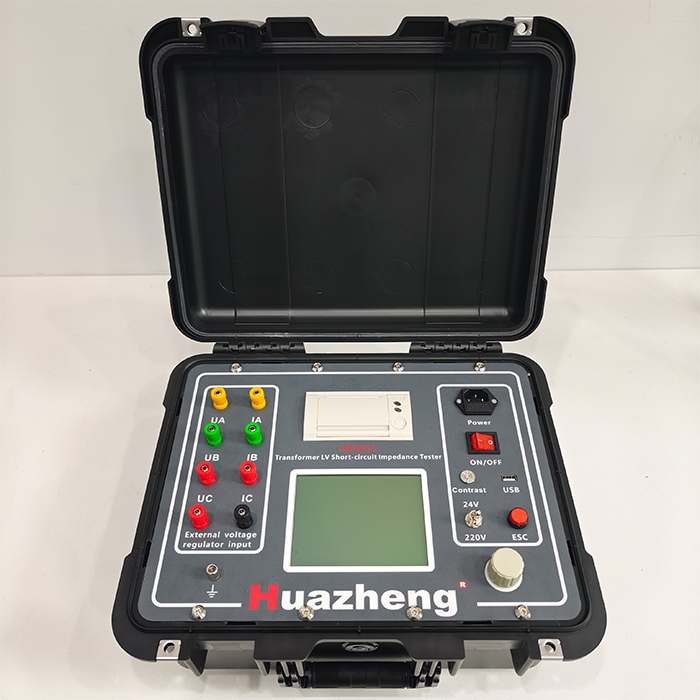

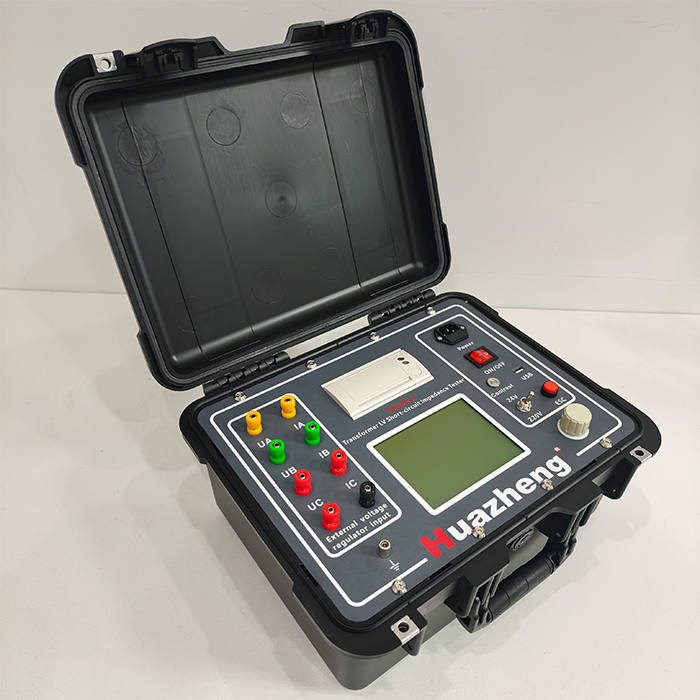

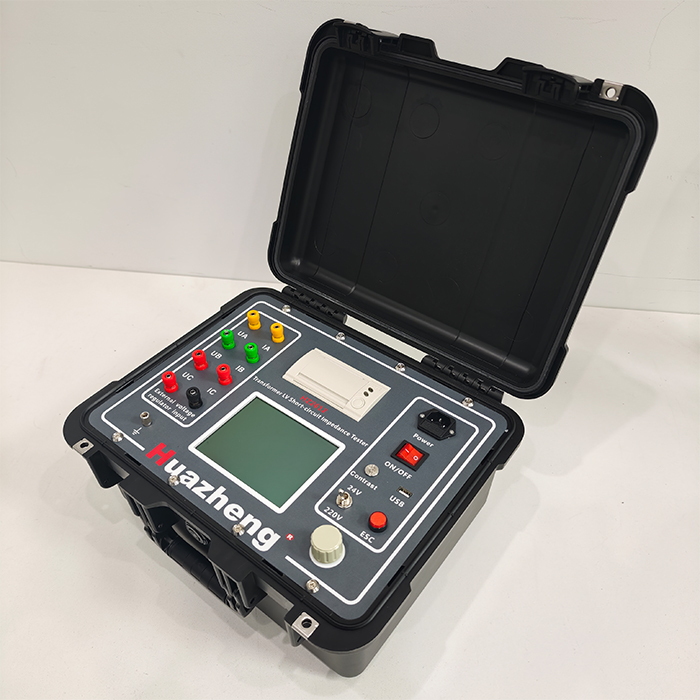

本产品采用电压电流同步采样，高速数字信号处理，测量数据精准。仪器可使用内部输出功率电源或外接电源，采用逐项测量方式，对三相变压器可以进行手动或者自动测量，数据可以长期保存在内部存储器，仪器带数据打印功能。

【性能特点】

1. 技术性能完全符合国家标准DL/T1093-2008《电力变压器绕组变形的电抗法检测判断导则》的技术条件；

2. 使用内外电源两种模式，内电源提供24V , 220V两档，为防止短路电流过大，首次测试应选择24V档，测试电流小于1A时才可以选择220V档；

3. 使用高性能嵌入式处理芯片、数字窄带滤波等技术，有效地抑制工频及高频干扰；

4. 采用三相接线逐相测量方式，只需低压侧短接，高压侧一次性接好三相，一次性自动测量即可计算出每相的短路阻抗；

5. 测量过程可选手动测量和自动测量两种模式，第一次测试可以采用手动测量模式，试探性观察测量的电流电压；自动测量则自动完成测量和计算；

6. 测量过程中同步获取电压、电流、频率，有功功率，短路阻抗，短路电抗，漏电感等；

7. 支持测试数据生成打印输出；

8. 短路保护，确保在接线时不小心短路情况下不损坏仪器。
